- Tillgänglighet: I lager
- Modell: TC-001
Tillgängliga alternativ
- Standard SD-upplösning - Kameran med SD-upplösning 648x488p kan anslutas till alla monitorer i vårt sortiment med standard- eller hög upplösning samt till Android-radioenheter eller andra skärmar med stöd för backkameraanslutning.
- Hög AHD-upplösning - Kameror med hög AHD-upplösning 1280x720p resp. 1920x1080p (se produktbeskrivningen) erbjuder utmärkta bildegenskaper tack vare den senaste sensortekniken, men de kan endast anslutas till monitorer med hög upplösning eller monitorer med stöd för AHD-kameror, som också finns i vårt sortiment. Vissa moderna Android-enheter och bilradioapparater har redan stöd för AHD-kameror.
Observera: Monitorer utan stöd för AHD-kameror kan inte läsa AHD-signalen, så kontrollera före köp att du har en sådan monitor eller kontakta vår tekniska support: info@vestys.se.
WiFi-kit - trådlös sändare och mottagare
- Trådlös anslutning mellan kamera och monitor utan behov av förlängningskabel
- Det är alltså inte nödvändigt att dra kablar genom hela fordonet
- Enkel installation – sändaren ansluts till kameran och mottagaren kopplas till monitorns videoingång
- Omedelbar kommunikation mellan sändare och mottagare
- Högkvalitativ bild utan störningar med en räckvidd på 10 m
- Detaljerad installationsmanual ingår i förpackningen
Kameran är kompatibel med följande Volkswagen-modeller:
- VW Passat B6 (2006 - 2010)
- VW Passat B7 (2011 - 2014)
- VW Touareg (2010 - 2018)
- VW Tiguan (2007 - 2018)
- VW Jetta MK6 (2011 - 2014)
- VW Golf Plus (2004 - 2013)
- VW Golf 6 Variant (2009 - 2014)
- VW Touran I. (2010 - 2015)
- VW Sharan (2010 - 2015)
- även andra modeller med samma mått

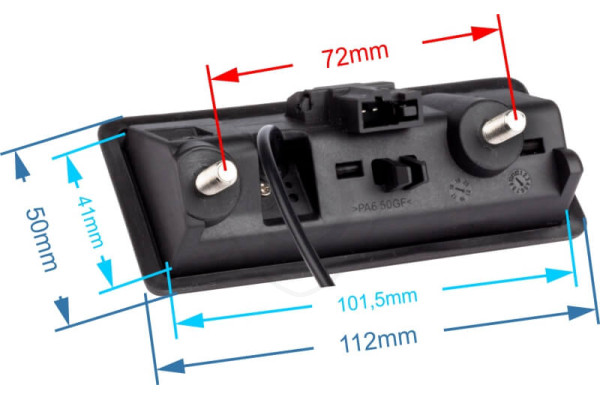

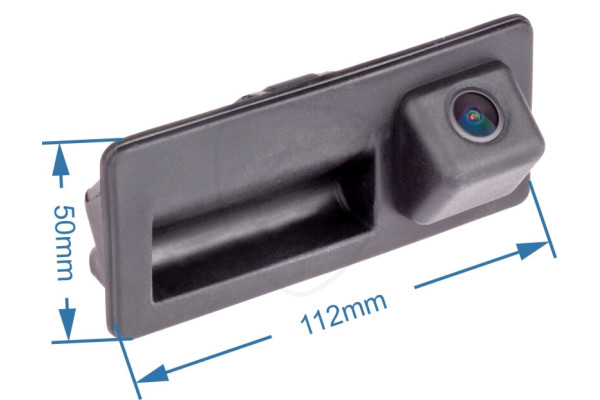

Rekommendation: Mät måtten på bagageluckans handtag på ditt fordon före köp och jämför dem med den valda modellen.

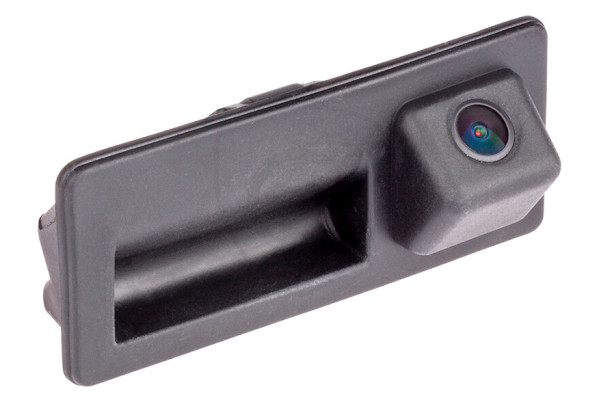

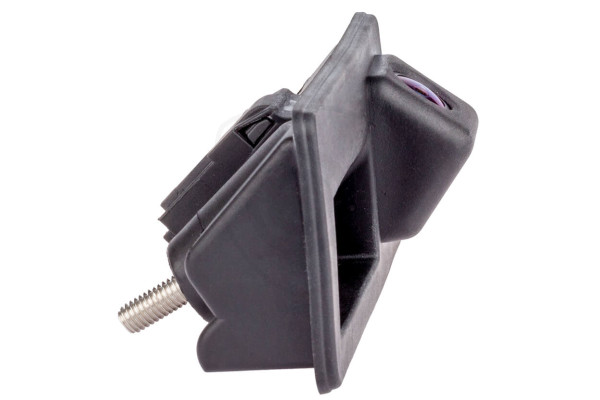

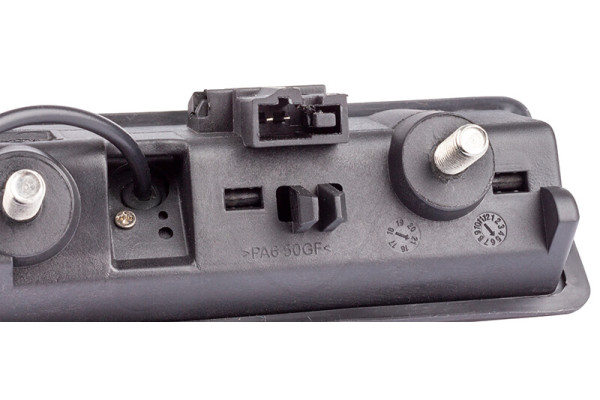

Backkamera för Volkswagen i bagageluckans handtag - Modell 1
Backkameran för Volkswagen-fordon passar exakt på platsen för det ursprungliga handtaget. Monteringen är enkel och sker utan mekanisk skada på fordonets kaross.
Du installerar backkameran och ansluter den till monitorn enligt den detaljerade men samtidigt enkla instruktionen som medföljer i paketet. Kameran har en fyrpolig MINI-kontakt med en diameter på endast 6 mm, vilket gör att du enkelt kan dra den genom karossen. När backväxeln läggs i aktiveras kameran och monitorn automatiskt och hjälper dig att parkera säkert.
Kameran har som standard statiska hjälplinjer som hjälper dig att bättre uppskatta avståndet till objektet du backar mot. För ännu större komfort hittar du i vårt sortiment även en kamera med dynamiska hjälplinjer, som du kan läsa mer om längre ner. För att ansluta kameran till den fabriksmonterade (originala) radion/displayen krävs en lämplig adapter från vårt sortiment.
Om du vill njuta av en skarpare bild med många detaljer rekommenderar vi att välja en kamera med AHD-upplösning. Tack vare den mer detaljerade visningen kan du tydligare se omgivande objekt och därmed enklare undvika en oavsiktlig kollision.
Kameran är kompatibel med alla typer av monitorer med analog Cinch-videoingång samt med monitorer från vårt sortiment.
För problemfri installation rekommenderar vi att köpa till metallfäste för backkamera i bagageluckans handtag.
På koncernbilar (Volkswagen, Škoda, Seat) kan oönskade störningar uppstå efter installation av kameran. Vi rekommenderar att ett störningsfilter används vid montering.
Backkamerans huvudfunktioner och parametrar
Kamerans upplösning:
Kameran erbjuds i två upplösningsversioner. Standard (SD) 488p eller analog hög upplösning (AHD) 720p. Du kan enkelt ansluta en SD-kamera till en monitor med standardupplösning, men en AHD-kamera kan endast anslutas till en monitor med hög upplösning eller stöd för AHD-kameror.
Obs: De flesta moderna Android-radioenheter stöder visning av AHD-kameror. Om du är osäker, välj en kamera med SD-upplösning eller kontakta vår tekniska support.
Högkvalitativ optik och vidvinkelvisning:
Den yttre och inre linsen på backkameran är tillverkad av glas, vilket garanterar exakt bildåtergivning och motståndskraft mot mekaniska skador. Kameran täcker nästan hela parkeringsområdet inom ett område på upp till 170°.
Nattläge:
Tack vare kombinationen av en känslig sensor, högkvalitativ optik och modern teknik kan kameran återge bild även vid mycket svaga ljusförhållanden (från 0,1 Lux).
Vattentäthet:
Backkameran har den högsta IP68-vattentätheten.

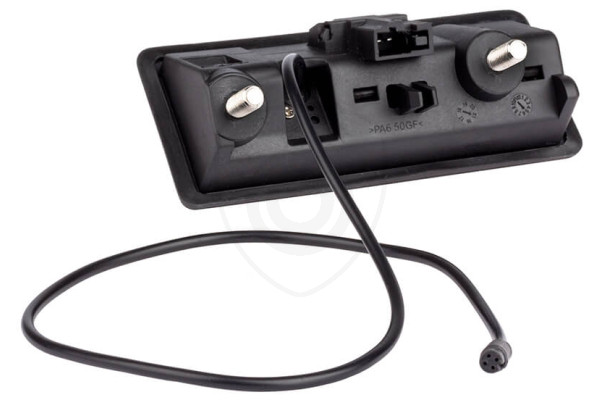

Fyrpolig MINI-kontakt:
Till kameran medföljer en fyrpolig MINI-kontakt med en diameter på endast 6 mm, som enkelt kan dras genom karossen. Detta underlättar installationen avsevärt. Använd den medföljande adaptern med Cinch-kontakt för att ansluta kameran till monitorn.
Installation utan borrning:
Kameran passar exakt på den ursprungliga platsen för handtaget, så du behöver inte mekaniskt bearbeta fordonets kaross vid installationen.
Skärmade kablar:
Kablar av låg kvalitet kan orsaka felaktig videoöverföring (t.ex. flimmer, ränder på monitorn osv.). I leveransen av denna backkamera ingår högkvalitativa skärmade kablar, som är designade för lång signalöverföring. Dessa kablar av högre standard eliminerar störningar från omgivningen och säkerställer en hög bildkvalitet.
Dynamiska hjälplinjer
Parkering har aldrig varit enklare. Denna extra funktion underlättar parkeringen avsevärt tack vare den i kameran integrerade TPS-gravitationssensorn. När fordonet rör sig vrids linjerna åt sidan beroende på fordonets körriktning. På så sätt kan du i förväg se vart du kommer att köra när du backar.
Anslutning för backkamera
Anslutning, procedur och tydliga anslutningsscheman för backkameran finns i bruksanvisningen som medföljer backkameran.
1 – Monitor: RCA, Android / WinCE, Original
2 – Backljus
3 – Backkamera

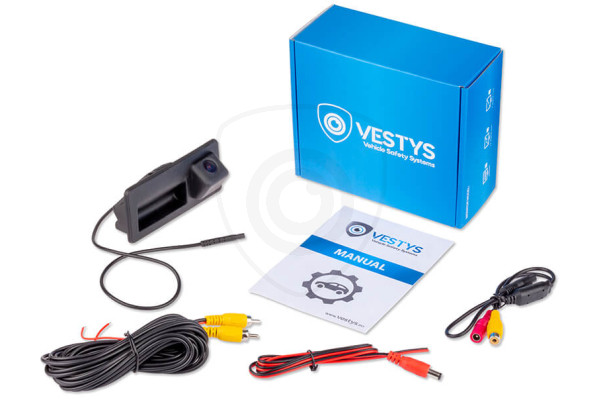

Förpackningens innehåll:
- 1x Backkamera för Volkswagen för bagageluckans handtag
- 1x Y-adapter fyrpolig MINI till Cinch
- 1x Videokabel (6m)
- 1x Strömkabel (1m)
- 1x Manual på svenska
Installation av backkamera i bagageluckans handtag:
| Bildsensor | SD CMOS 1/3" PC4089 / AHD CMOS 1/3" PC8536 |
| Strömförsörjning | DC12V - LED-belysning |
| Effektiva pixlar | SD - 648x488p eller AHD - 1280×720p (1 miljon pixlar) |
| Elektronisk slutare | 1/50 - 1/10 000/s |
| Sikt vid: | 0,1 Lux |
| Synvinkel | 170°x140° |
| TV-system | NTSC / AHD |
| Videoutgång | RCA-kontakt - 1.0vp-p, 75 Ohm |
| Vattentäthet IP | IP68 |
| Vitbalans | automatisk |
| AGC | automatisk |
| BLC | automatisk |
| Drifttemperatur | från -20°C till 70°C (max 95 % luftfuktighet) |
| Avståndslinjer | Ja - färgkodade statiska hjälplinjer / Om tillgängligt i alternativen kan de även utökas med dynamiska körlinjer |
| Objektiv | 1,8 mm |
| Videokabelns längd | 6 meter |
| Mått | finns i produktbeskrivningen |
| Förpackningens mått | 135x90x55 mm |
