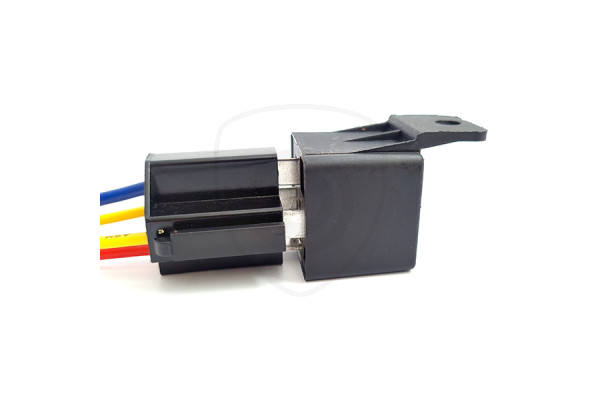

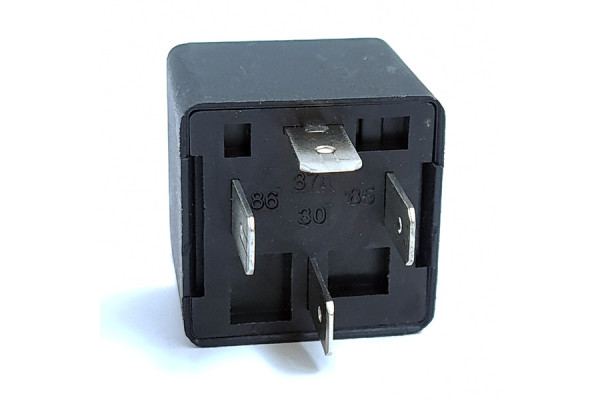

Relämodul 12V 40A 4-polig med sockel

12V 40A kopplingsreläet är avsett för fordon där du vill installera en backkamera. Ett kopplingsrelä är en komponent som består av en brytare och en spole (elektromagnet), som genom elektrisk ström i en krets kopplar på den elektriska strömmen eller i en annan krets bryter den elektriska strömmen. Vid korrekt anslutning slår kopplingsreläet automatiskt på backkamera när backväxeln läggs i och eliminerar därmed störningar från generatorn.

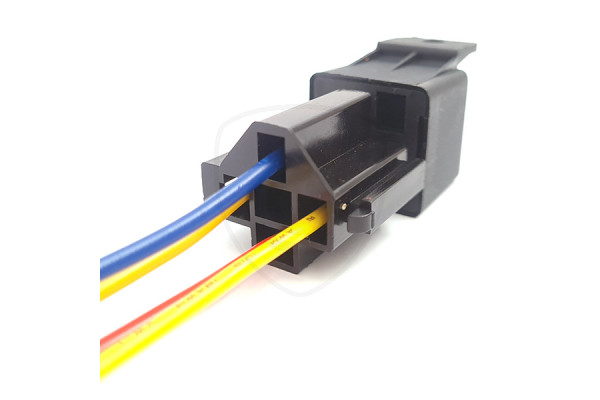

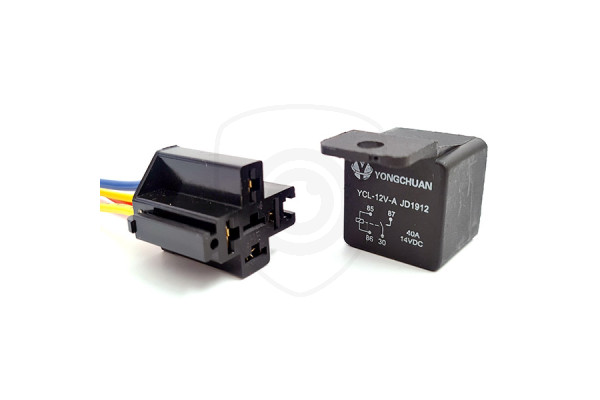

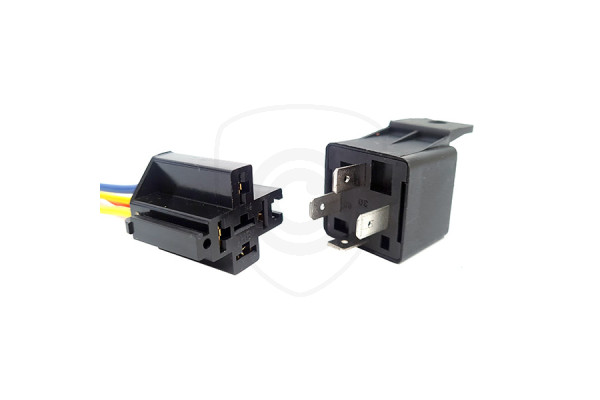

Reläet levereras dessutom med en sockel, med vilken du enkelt kan ansluta strömkablarna.

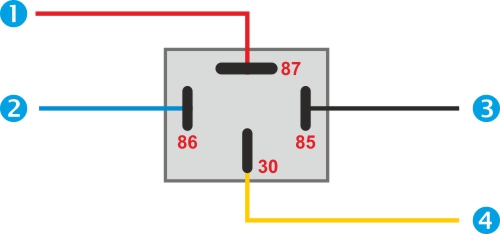

Anslutning av kopplingsreläet till backkamera

1. Positiv spänning – anslut från cigarettändaren
2. Positiv kopplingsspänning - anslut till backljuset
3. Jordning – GND (-12V)
4. Positiv utgångsström från kopplingsreläet – anslut till backkamera

SÄKERHETSANVISNING:
Vi rekommenderar starkt att denna typ av utrustning installeras av en kvalificerad tekniker. På så sätt förhindrar du eventuella skador eller hälsoskador. Konsultera vår tekniska support eller din tekniker före köpet.

Tekniska specifikationer för kopplingsrelä:
