- Tillgänglighet: I lager
- Modell: SC-054
Tillgängliga alternativ
WiFi-kit - trådlös sändare och mottagare
- Trådlös anslutning mellan kamera och monitor utan behov av förlängningskabel
- Det är alltså inte nödvändigt att dra kablar genom hela fordonet
- Enkel installation – sändaren ansluts till kameran och mottagaren kopplas till monitorns videoingång
- Omedelbar kommunikation mellan sändare och mottagare
- Högkvalitativ bild utan störningar med en räckvidd på 10 m
- Detaljerad installationsmanual ingår i förpackningen
Kameran är kompatibel med följande Mercedes-Benz-modeller:
- B-Klass W245 (2005 - 2011)
- A-Klass W169 (2004 - 2012)
- även andra modeller med samma mått
Rekommendation: Mät måtten på din nummerskyltsbelysning före köp och jämför dem med den valda modellen.

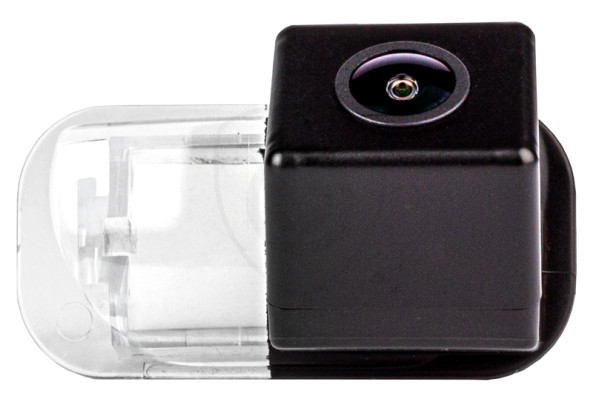

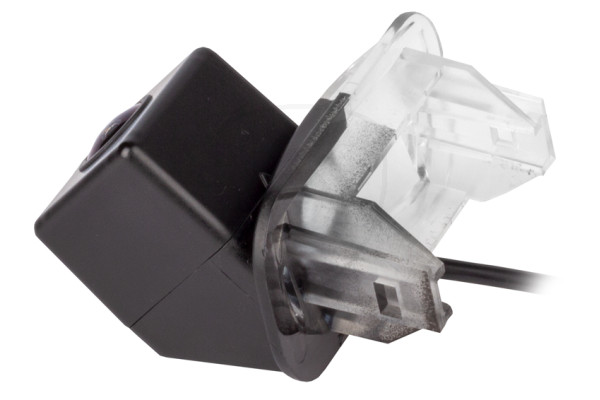

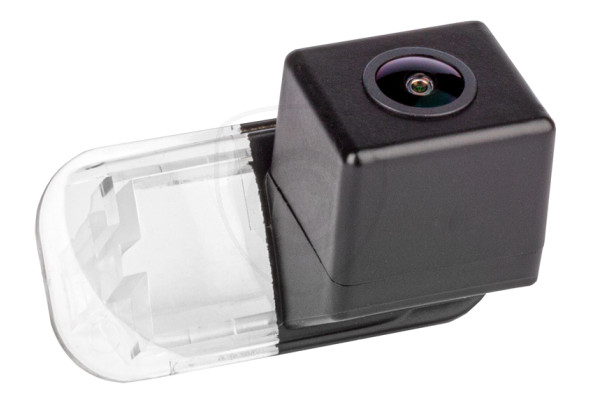

Backkamera för Mercedes-Benz A-Klass (W169) och B-Klass (W245)
Backkameran för Mercedes-Benz A-Klass (W169) och B-Klass (W245) passar exakt på platsen för din nummerskyltsbelysning. Installationen är enkel och sker utan mekanisk åverkan på bilens kaross. Efter installationen fungerar kameran även som en fullvärdig nummerskyltsbelysning.
Du installerar backkameran och ansluter den till monitorn enligt den detaljerade men enkla manualen som finns i förpackningen. Kameran har en fyrpolig mini-kontakt med en diameter på endast 6 mm, vilket gör att du enkelt kan dra den genom karossen. När backväxeln läggs i aktiveras kameran och monitorn automatiskt direkt så att du kan parkera säkert.
Kamerans grundutrustning inkluderar statiska avståndslinjer. De hjälper dig att bättre uppskatta avståndet till objektet du backar mot vid parkering. För ännu högre komfort erbjuder vi även en kamera med dynamiska hjälplinjer. Nedan kan du läsa mer om dessa funktioner. Om du vill ansluta kameran till en fabriksmonterad (original) radio/display, vänligen kontakta vår tekniska support för kontroll av kompatibilitet.
Kameran är kompatibel med alla typer av monitorer med analog RCA-videoingång samt med monitorer från vårt sortiment.
Backkamerans huvudfunktioner och parametrar:
Högkvalitativ optik och vidvinkelbild:
Kameran är utrustad med en CMOS-sensor med upplösning upp till 648x488p och fångar även de minsta detaljerna i omgivningen, vilket ökar säkerheten vid backning. Den yttre och inre linsen är tillverkad av glas, vilket garanterar exakt bildåtergivning och motståndskraft mot mekaniska skador. Kameran har en vidvinkel på upp till 170°, så att du får överblick över nästan hela parkeringsplatsen.
Nattläge:
Tack vare kombinationen av en kraftfull sensor, högkvalitativ optik och modern teknik kan kameran visa bild även vid mycket dåliga ljusförhållanden (från 0,1 Lux).
Vattentålighet:
Backkameran har den högsta vattentäthetsklassen IP68.
Fyrpolig MINI-kontakt:
Från kameran går det ut en fyrpolig MINI-kontakt med en diameter på endast 6 mm, som enkelt kan dras genom karossen. Detta förenklar installationen avsevärt. Använd den medföljande adaptern med RCA-ände för att ansluta kameran till monitorn.
Installation utan borrning:
Kameran passar exakt på den ursprungliga platsen för nummerskyltsbelysningen, vilket innebär att du inte behöver göra några mekaniska ingrepp i bilens kaross vid installationen.
Skärmade kablar
Kablar av låg kvalitet kan orsaka felaktig signalöverföring från kameran till monitorn (t.ex. flimmer, linjer, brus osv.). I leveransen av denna backkamera ingår högkvalitativa skärmade kablar som är utformade för lång signalöverföring. Dessa kablar med högre standard eliminerar störningar från omgivningen och säkerställer en högkvalitativ bild.
Dynamiska hjälplinjer
Parkering har aldrig varit enklare. Denna extra funktion underlättar parkeringen avsevärt tack vare den inbyggda TPS-gravitationssensorn i kameran. När fordonet rör sig vrids linjerna i sidled beroende på bilens körriktning. På så sätt kan du i förväg se vart bilen kommer att köra vid backning.
Anslutning av backkameran
Anslutning, tillvägagångssätt och tydliga kopplingsscheman för backkameran finns i manualen som medföljer backkameran.
1 – Monitor: RCA, Android / WinCE, Original
2 – Backljus
3 – Backkamera

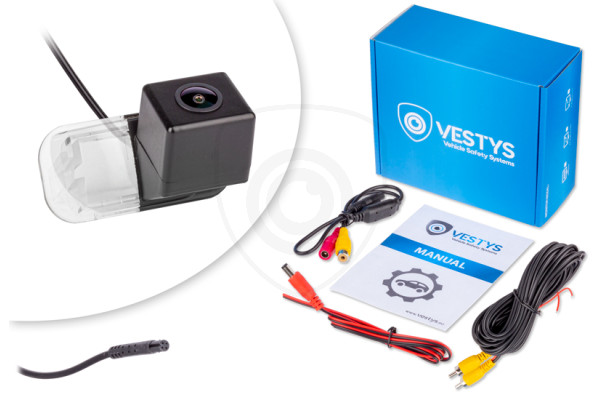

Förpackningens innehåll
- 1x Backkamera för Mercedes-Benz A-Klass (W169) och B-Klass (W245)
- 1x Y-adapter fyrpolig till RCA
- 1x Videokabel (6m)
- 1x Strömkabel (1m)
- 1x Manual på svenska
Installation av backkamera i belysningen ovanför registreringsskylten:
| Bildsensor | SD CMOS 1/3" PC4089 / AHD CMOS 1/3" PC8536 |
| Strömförsörjning | DC12V - LED-belysning |
| Effektiva pixlar | SD – 648x488p eller AHD - 1280×720p (1 miljon pixlar) |
| Elektronisk slutare | 1/50 - 1/10 000/s |
| Sikt vid: | 0,1 Lux |
| Synvinkel | 170°x140° |
| TV-system | NTSC / AHD |
| Videoutgång | RCA-kontakt - 1.0vp-p, 75 Ohm |
| Vattentäthet IP | IP68 |
| Vitbalans | automatisk |
| AGC | automatisk |
| BLC | automatisk |
| Drifttemperatur | från -20°C till 70°C (max 95 % luftfuktighet) |
| Avståndslinjer | Ja - färgkodade statiska hjälplinjer (de statiska linjerna kan stängas av genom att klippa den gröna kabeln) / Dynamiska körlinjer – om de erbjuds som tillval |
| Objektiv | 1,8 mm |
| Videokabelns längd | 6 meter |

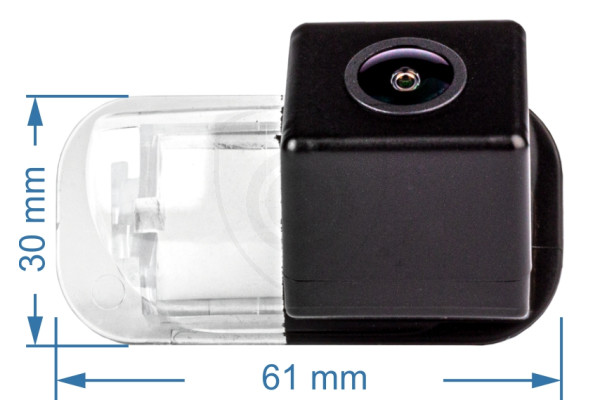

| Mått | finns i produktbeskrivningen |
| Förpackningens mått | 135x90x55 mm |
