- Tillgänglighet: I lager
- Modell: SC-048-O
Tillgängliga alternativ
- Standard SD-upplösning - Kameran med SD-upplösning 648x488p kan anslutas till alla monitorer i vårt sortiment med standard- eller hög upplösning samt till Android-radioenheter eller andra skärmar med stöd för backkameraanslutning.
- Hög AHD-upplösning - Kameror med hög AHD-upplösning 1280x720p resp. 1920x1080p (se produktbeskrivningen) erbjuder utmärkta bildegenskaper tack vare den senaste sensortekniken, men de kan endast anslutas till monitorer med hög upplösning eller monitorer med stöd för AHD-kameror, som också finns i vårt sortiment. Vissa moderna Android-enheter och bilradioapparater har redan stöd för AHD-kameror.
Observera: Monitorer utan stöd för AHD-kameror kan inte läsa AHD-signalen, så kontrollera före köp att du har en sådan monitor eller kontakta vår tekniska support: info@vestys.se.
WiFi-kit - trådlös sändare och mottagare
- Trådlös anslutning mellan kamera och monitor utan behov av förlängningskabel
- Det är alltså inte nödvändigt att dra kablar genom hela fordonet
- Enkel installation – sändaren ansluts till kameran och mottagaren kopplas till monitorns videoingång
- Omedelbar kommunikation mellan sändare och mottagare
- Högkvalitativ bild utan störningar med en räckvidd på 10 m
- Detaljerad installationsmanual ingår i förpackningen
Kameran är kompatibel med följande Mazda-modeller:
- Mazda5 - 2. [CW] (2010 - idag)
- även andra modeller med samma mått
Rekommendation: Mät måtten på din nummerskyltsbelysning före köp och jämför dem med den valda modellen.

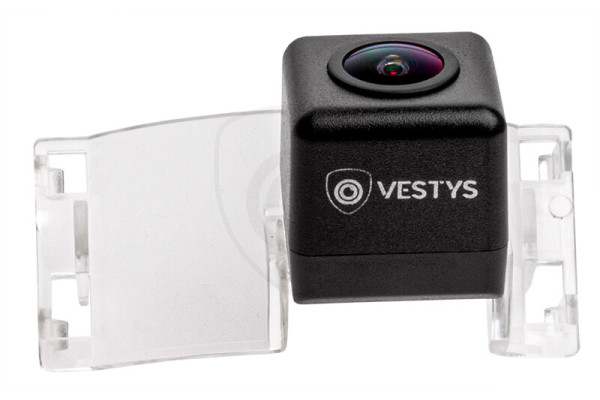

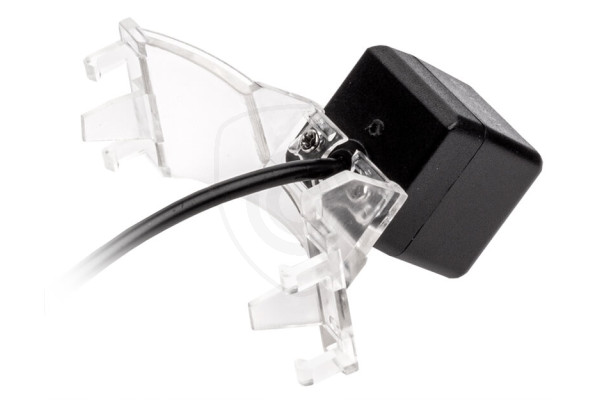

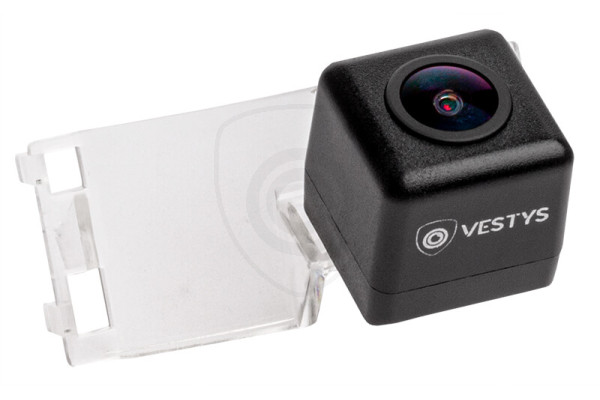

Backkamera för Mazda 5 CW
Backkameran för Mazda 5 CW passar exakt på platsen för din nummerskyltsbelysning. Installationen är enkel och sker utan mekanisk skada på bilens kaross. Efter installationen fungerar kameran även som fullvärdig nummerskyltsbelysning.
Du installerar backkameran och ansluter den till monitorn enligt de detaljerade men enkla instruktionerna som finns i paketet. Kameran har en fyrpolig mini-kontakt med en diameter på endast 6 mm, vilket gör att du enkelt kan dra den genom karossen. När backväxeln läggs i aktiveras kameran och monitorn automatiskt direkt så att du kan parkera säkert.
Kamerans grundutrustning inkluderar statiska avståndslinjer. De hjälper dig att bättre uppskatta avståndet till objektet du backar mot vid parkering. För ännu högre komfort innehåller erbjudandet en kamera med dynamiska hjälplinjer och extra LED-belysning. Vi erbjuder kameran i standard SD-upplösning (488p) eller hög AHD-upplösning (720p). Nedan kan du läsa mer om dessa tillägg. För att ansluta kameran till fabrikens (original) radio/display krävs en lämplig adapter från vårt sortiment.
Kameran är kompatibel med alla typer av monitorer med analog Cinch-videoingång samt med monitorer från vårt sortiment.
Backkamerans huvudfunktioner och parametrar:
Kamerans upplösning:
Kameran erbjuds i två versioner. Standardupplösning (SD) 488p eller hög analog upplösning (AHD) 720p. Du kan utan problem ansluta en kamera med SD-upplösning till en monitor med standard- och hög upplösning, men en AHD-kamera kan endast anslutas till en monitor med hög upplösning eller stöd för AHD-kameror.
Observera: De flesta moderna Android-radioenheter stöder kameror med AHD-upplösning, men om du är osäker bör du välja en kamera med SD-upplösning eller kontakta vår tekniska support.
Högkvalitativ optik och bred täckning:
Den yttre och inre linsen på backkameran är tillverkad av glas, vilket säkerställer exakt bildåtergivning och motståndskraft mot mekaniska skador. Kameran täcker nästan hela parkeringsområdet med en täckningsvinkel på upp till 170°.
Nattläge:
Genom kombinationen av en kraftfull sensor, högkvalitativ optik och modern teknik kan kameran visa en bild även vid mycket dåliga ljusförhållanden (från 0,1 Lux).
Vattentäthet:
Backkameran har den högsta vattentäthetsklassen IP68.
Fyrpolig MINI-kontakt:
Från kameran kommer en fyrpolig MINI-kontakt med en diameter på endast 6 mm, som enkelt kan dras genom karossen. Detta förenklar installationen avsevärt. Använd den medföljande adaptern med Cinch-ände för att ansluta kameran till monitorn.
Installation utan borrning:
Kameran passar exakt på den ursprungliga platsen för nummerskyltsbelysningen, så du behöver inte mekaniskt bearbeta bilens kaross vid installationen.
Skärmade kablar
Kablar av låg kvalitet kan orsaka felaktig signalöverföring från kameran till monitorn (t.ex. flimmer, linjer, brus osv.). I leveransen av denna backkamera ingår högkvalitativa skärmade kablar som är konstruerade för lång signalöverföring. Dessa kablar med högre standard eliminerar störningar från omgivningen och säkerställer en hög bildkvalitet.
Dynamiska hjälplinjer
Parkering har aldrig varit enklare. Denna extra funktion underlättar parkering avsevärt tack vare TPS-gravitationssensorn som är integrerad i kameran. Genom bilens rörelse vrids linjerna i sidled beroende på bilens körriktning. På så sätt kan du i förväg se vart du kommer att köra när du backar.
Extra LED-belysning
Backkameran är redan från början utrustad med ett nattläge i form av en kraftfull sensor och högkvalitativ optik. Kamerans standard-nattläge kan förstärkas med extra LED-belysning runt optiken. Detta hjälper till att lysa upp vägen vid backning. Om du vill öka komforten vid backning under begränsad sikt ännu mer rekommenderar vi extra IR-LED-belysning (infraröd). Infraröd belysning är osynlig för ögat men tack vare det speciella spektrumet och optiken ljusas bilden på monitorn upp även i totalt mörker.
Anslutning av backkamera
Anslutning, tillvägagångssätt och tydliga kopplingsscheman för backkameran finns i manualen som medföljer backkameran.
1 – Monitor: RCA, Android / WinCE, Original
2 – Backljus
3 – Backkamera

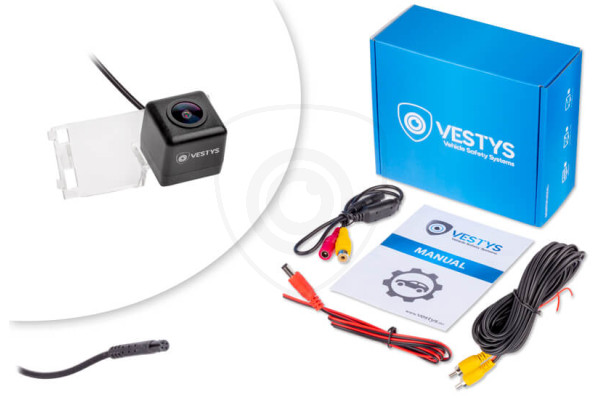

Kamerans paketinnehåll
- 1x Backkamera för Mazda 5 CW
- 1x Y-adapter fyrpolig till Cinch
- 1x Videokabel (6m)
- 1x Strömkabel (1m)
- 1x Manual på svenska
Installation av backkamera i belysningen ovanför registreringsskylten:
| Bildsensor | SD CMOS 1/3" PC4089 / AHD CMOS 1/3" PC8536 |
| Strömförsörjning | DC12V - LED-belysning |
| Effektiva pixlar | SD – 648x488p eller AHD - 1280×720p (1 miljon pixlar) |
| Elektronisk slutare | 1/50 - 1/10 000/s |
| Sikt vid: | 0,1 Lux |
| Synvinkel | 170°x140° |
| TV-system | NTSC / AHD |
| Videoutgång | RCA-kontakt - 1.0vp-p, 75 Ohm |
| Vattentäthet IP | IP68 |
| Vitbalans | automatisk |
| AGC | automatisk |
| BLC | automatisk |
| Drifttemperatur | från -20°C till 70°C (max 95 % luftfuktighet) |
| Avståndslinjer | Ja - färgkodade statiska hjälplinjer (de statiska linjerna kan stängas av genom att klippa den gröna kabeln) / Dynamiska körlinjer – om de erbjuds som tillval |
| Objektiv | 1,8 mm |
| Videokabelns längd | 6 meter |

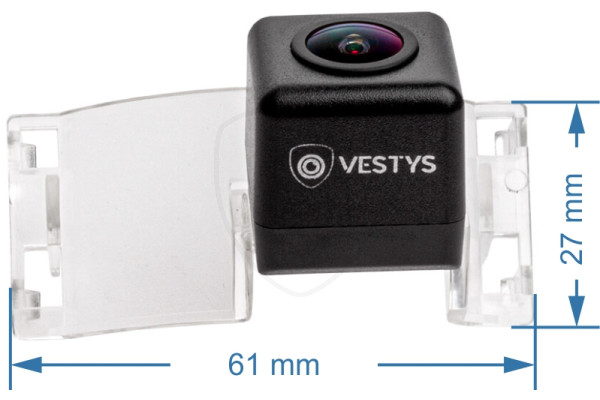

| Mått | finns i produktbeskrivningen |
| Förpackningens mått | 135x90x55 mm |
