- Tillgänglighet: I lager
- Modell: SC-046-O
Tillgängliga alternativ
- Standard SD-upplösning - Kameran med SD-upplösning 648x488p kan anslutas till alla monitorer i vårt sortiment med standard- eller hög upplösning samt till Android-radioenheter eller andra skärmar med stöd för backkameraanslutning.
- Hög AHD-upplösning - Kameror med hög AHD-upplösning 1280x720p resp. 1920x1080p (se produktbeskrivningen) erbjuder utmärkta bildegenskaper tack vare den senaste sensortekniken, men de kan endast anslutas till monitorer med hög upplösning eller monitorer med stöd för AHD-kameror, som också finns i vårt sortiment. Vissa moderna Android-enheter och bilradioapparater har redan stöd för AHD-kameror.
Observera: Monitorer utan stöd för AHD-kameror kan inte läsa AHD-signalen, så kontrollera före köp att du har en sådan monitor eller kontakta vår tekniska support: info@vestys.se.
WiFi-kit - trådlös sändare och mottagare
- Trådlös anslutning mellan kamera och monitor utan behov av förlängningskabel
- Det är alltså inte nödvändigt att dra kablar genom hela fordonet
- Enkel installation – sändaren ansluts till kameran och mottagaren kopplas till monitorns videoingång
- Omedelbar kommunikation mellan sändare och mottagare
- Högkvalitativ bild utan störningar med en räckvidd på 10 m
- Detaljerad installationsmanual ingår i förpackningen
Kameran är kompatibel med följande Mazda-modeller:
- Mazda 2 (2007 - 2015)
- Mazda 3 (BK) (2004 - 2008)
- Mazda 3 (BL) (2008 - 2014)
- vid samma mått även andra modeller

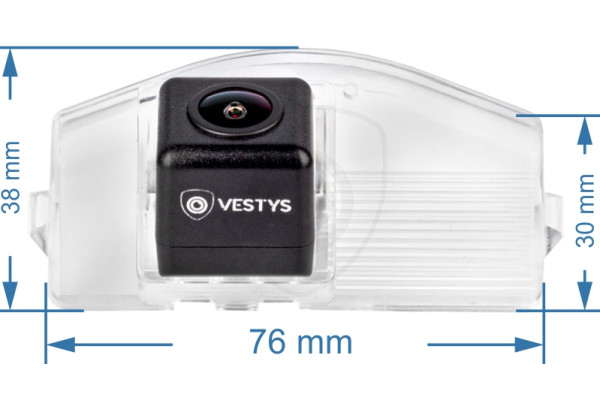

Rekommendation: Mät måtten på din nummerskyltsbelysning före köp och jämför dem med den valda modellen.

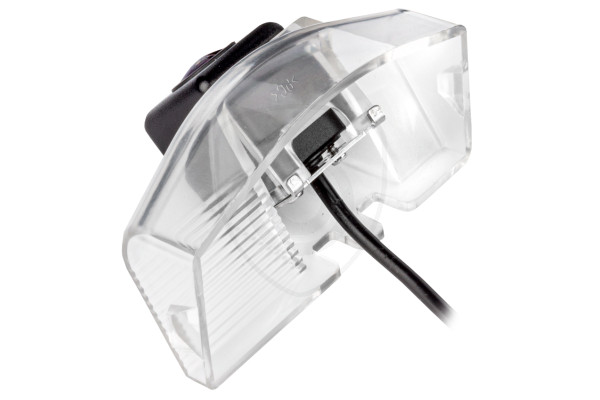

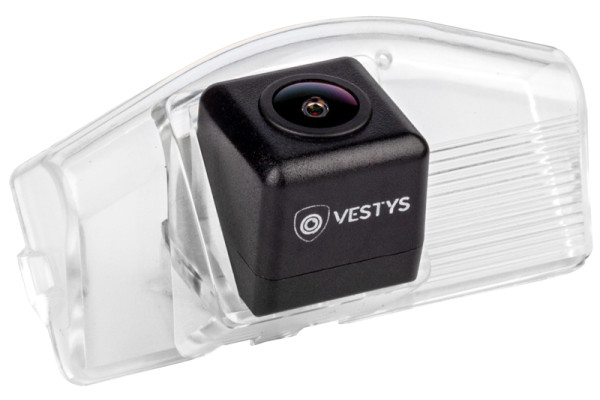

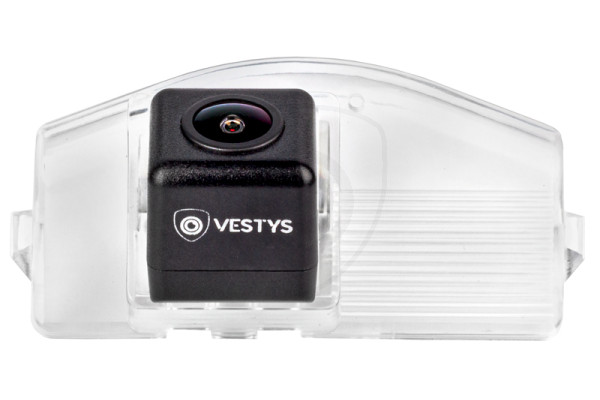

Backkamera för Mazda 2 och 3
Backkameran för Mazda 2 och 3 passar exakt på platsen för nummerskyltsbelysningen. Installationen är enkel och sker utan mekanisk åverkan på bilens kaross. Efter installationen fungerar kameran även som fullvärdig nummerskyltsbelysning.
Du installerar backkameran och ansluter den enligt den detaljerade men enkla manualen som finns i paketet till monitorn. Kameran har en fyrpolig mini-kontakt med en diameter på endast 6 mm, vilket gör att du enkelt kan dra den genom karossen. När backväxeln läggs i aktiveras kameran och monitorn automatiskt direkt och du kan parkera säkert.
Kamerans grundutrustning inkluderar statiska avståndslinjer. De hjälper dig att bättre bedöma avståndet till objektet när du backar. För ännu högre komfort inkluderar erbjudandet en kamera med dynamiska hjälplinjer och extra LED-belysning. Vi erbjuder kameran i standard SD-upplösning (488p) eller hög AHD-upplösning (720p). Nedan kan du läsa mer om dessa tillägg. För att ansluta kameran till den fabriksmonterade (originala) radion/displayen krävs en passande adapter från vårt sortiment.
Kameran är kompatibel med alla typer av monitorer med analog RCA-videoingång samt med monitorer från vårt sortiment.
Huvudfunktioner och parametrar för backkameran:
Kameraupplösning:
Kameran erbjuds i två varianter. Standardupplösning (SD) 488p eller hög analog upplösning (AHD) 720p. Du kan utan problem ansluta en kamera med SD-upplösning till en monitor med standard- eller hög upplösning, men en AHD-kamera kan endast anslutas till en monitor med hög upplösning eller stöd för AHD-kameror.
Observera: De flesta moderna Android-radioenheter stöder kameror med AHD-upplösning, men om du är osäker rekommenderar vi att du väljer en kamera med SD-upplösning eller kontaktar vår tekniska support.
Högkvalitativ optik och bred betraktningsvinkel:
Den yttre och inre linsen på backkameran är tillverkad av glas, vilket säkerställer exakt bildåtergivning och motståndskraft mot mekaniska skador. Kameran täcker nästan hela parkeringsområdet med en betraktningsvinkel på upp till 170°.
Nattläge:
Tack vare kombinationen av en kraftfull sensor, högkvalitativ optik och modern teknik kan kameran visa bild även vid mycket dåliga ljusförhållanden (från 0,1 Lux).
Vattentålighet:
Backkameran har högsta vattenskyddsklass IP68.
Fyrpolig MINI-kontakt:
Från kameran kommer en fyrpolig MINI-kontakt med en diameter på endast 6 mm, som enkelt kan dras genom karossen. Detta förenklar installationen avsevärt. Använd den medföljande adaptern med RCA-anslutning för att ansluta kameran till monitorn.
Installation utan borrning:
Kameran passar exakt på den ursprungliga platsen för nummerskyltsbelysningen, vilket innebär att du inte behöver göra några mekaniska ingrepp i bilens kaross vid installationen.
Skärmade kablar
Kablar av låg kvalitet kan orsaka felaktig signalöverföring från kameran till monitorn (t.ex. flimmer, linjer, brus osv.). I leveransen av denna backkamera ingår högkvalitativa skärmade kablar, som är konstruerade för lång signalöverföring. Dessa kablar med högre standard eliminerar störningar från omgivningen och säkerställer en högkvalitativ bild.
Dynamiska hjälplinjer
Parkering har aldrig varit enklare. Denna extra funktion underlättar parkeringen avsevärt tack vare den i kameran integrerade TPS-gravitationssensorn. När bilen rör sig vrids linjerna åt sidan beroende på bilens körriktning. På så sätt kan du i förväg se vart bilen kommer att röra sig vid backning.
Extra LED-belysning
Backkameran är som standard utrustad med nattläge i form av en kraftfull sensor och högkvalitativ optik. Kamerans standard-nattläge kan förstärkas med extra LED-belysning runt optiken. Detta hjälper till att lysa upp vägen vid backning. Om du vill öka komforten vid backning i begränsad sikt ytterligare rekommenderar vi IR-LED (infraröd) extrabelysning. Infraröd belysning är osynlig för ögat, men tack vare det speciella spektrumet och optiken ljusas bilden på monitorn upp även i totalt mörker.
Anslutning av backkamera
Anslutning, tillvägagångssätt och tydliga anslutningsscheman för backkameran hittar du i manualen som medföljer backkameran.
1 – Monitor: RCA, Android / WinCE, Original
2 – Backljus
3 – Backkamera

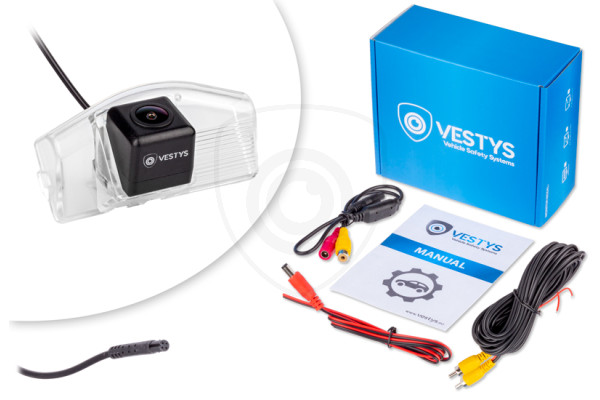

Paketets innehåll
- 1x Backkamera för Mazda 2 och 3
- 1x Y-adapter fyrpolig till RCA
- 1x Videokabel (6m)
- 1x Strömkabel (1m)
- 1x Manual på svenska
Installation av backkamera i belysningen ovanför registreringsskylten:
| Bildsensor | SD CMOS 1/3" PC4089 / AHD CMOS 1/3" PC8536 |
| Strömförsörjning | DC12V - LED-belysning |
| Effektiva pixlar | SD – 648x488p eller AHD - 1280×720p (1 miljon pixlar) |
| Elektronisk slutare | 1/50 - 1/10 000/s |
| Sikt vid: | 0,1 Lux |
| Synvinkel | 170°x140° |
| TV-system | NTSC / AHD |
| Videoutgång | RCA-kontakt - 1.0vp-p, 75 Ohm |
| Vattentäthet IP | IP68 |
| Vitbalans | automatisk |
| AGC | automatisk |
| BLC | automatisk |
| Drifttemperatur | från -20°C till 70°C (max 95 % luftfuktighet) |
| Avståndslinjer | Ja - färgkodade statiska hjälplinjer (de statiska linjerna kan stängas av genom att klippa den gröna kabeln) / Dynamiska körlinjer – om de erbjuds som tillval |
| Objektiv | 1,8 mm |
| Videokabelns längd | 6 meter |
| Mått | finns i produktbeskrivningen |
| Förpackningens mått | 135x90x55 mm |
