- Tillgänglighet: I lager
- Modell: CC-025
Universell AHD-kamera med flexibel montering
VESTYS VARIO är en universell AHD-kamera utformad för situationer där en klassisk backkamera inte räcker till på grund av sin konstruktion. Tack vare möjligheten att justera kameramodulens position och två höjdförlängningar erbjuder den flexibel montering på olika delar av fordonet. Den kan användas som bak-, front- eller sidokamera och lämpar sig även för övervakning av döda vinkeln eller trånga utrymmen vid manövrering.

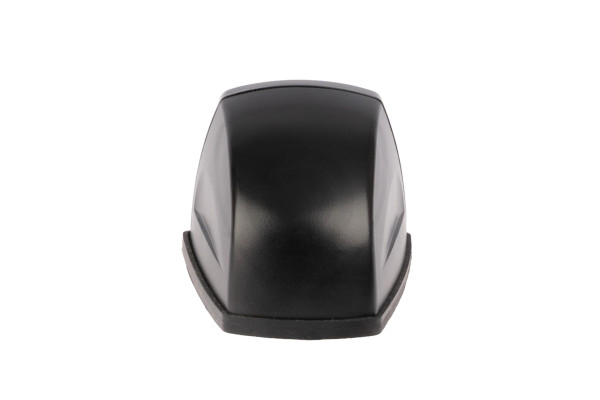

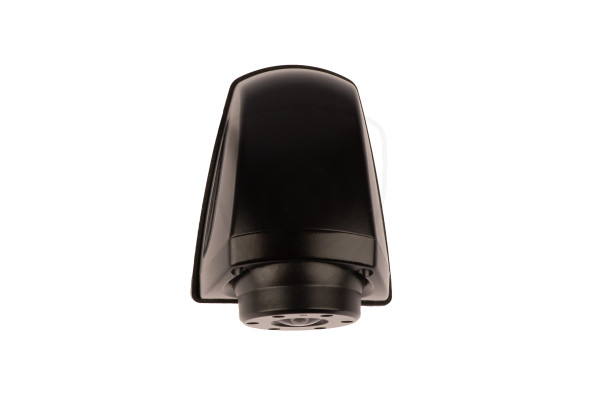

Den har en aerodynamisk form som ger bättre luftflöde och samtidigt ökar motståndskraften mot föremål som kastas upp från vägbanan. Kamerans vattentålighet uppfyller standarden IP69K, vilket innebär att den även tål högtrycksvatten. Runt kameraoptiken finns 5 inbyggda IR-dioder, som förbättrar sikten vid dåliga ljusförhållanden.
Kameran erbjuds i hög AHD-upplösning (1080p), vilket ger en skarpare bild med fler detaljer. Tack vare den mer detaljerade återgivningen syns föremål i omgivningen tydligare och det blir lättare att undvika oönskade kollisioner. AHD-kameran kan endast anslutas till en högupplöst skärm eller en skärm med stöd för AHD-kameror, som du även hittar i vårt sortiment.
Den universella VARIO-kameran är lämplig för:
- Övervakning av områden längs fordonets sidor
- Övervakning av döda vinkeln under körning
- Övervakning av området bakom fordonet
- Övervakning av området framför fordonet
- Användning som kamera för släp och semitrailers
- Andra användningsområden – beroende på kamerans monterings- och placeringsmöjligheter

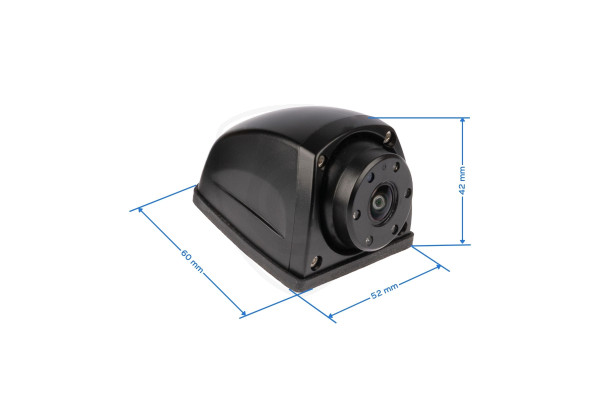

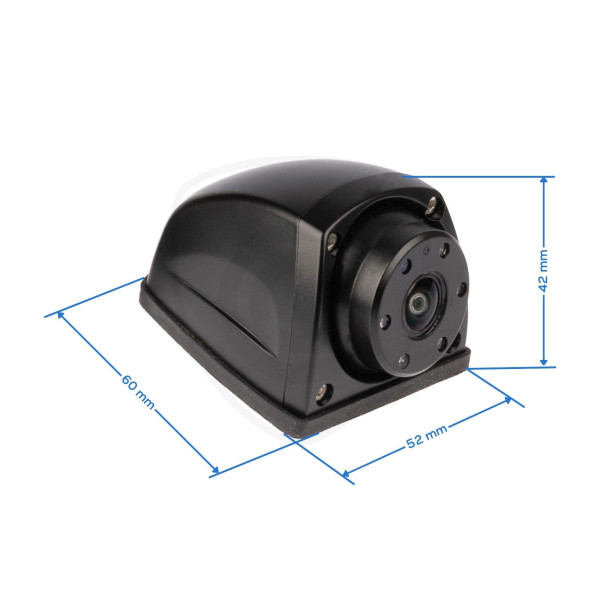

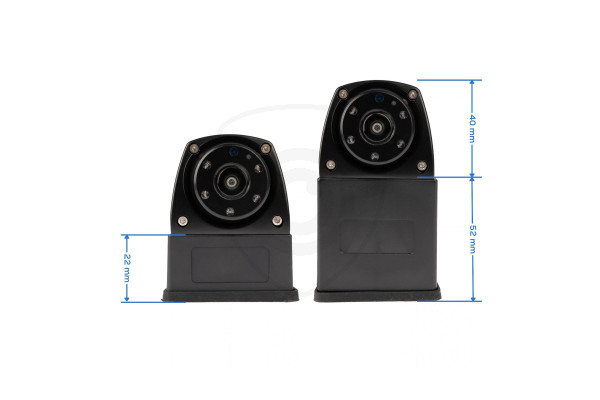

Själva kameran har ungefärliga mått på 52 × 60 × 42 mm. Med de medföljande förlängningarna kan monteringshöjden ökas med 25 mm eller 50 mm. Tätningsgummit mellan kameran eller förlängningen och fordonets yta tillför cirka ytterligare 2 mm.
VESTYS VARIO använder AHD-bildformat och en sensor med en effektiv upplösning på 1920 × 1080 pixlar. Kameran ger därmed en detaljerad bild som lämpar sig för daglig övervakning av området runt fordonet. För anslutning till en kompatibel skärm eller ett kamerasystem används en 4-PIN-kontakt.
Två förlängningar för olika monteringsalternativ
Den största fördelen med VESTYS VARIO är möjligheten att anpassa monteringen efter det aktuella fordonet och önskad visningsriktning. Kameran behöver inte monteras enbart i klassisk position på fordonets bakre del. Tack vare den vridbara kameramodulen kan den även placeras i andra positioner och därefter riktas åt önskat håll.

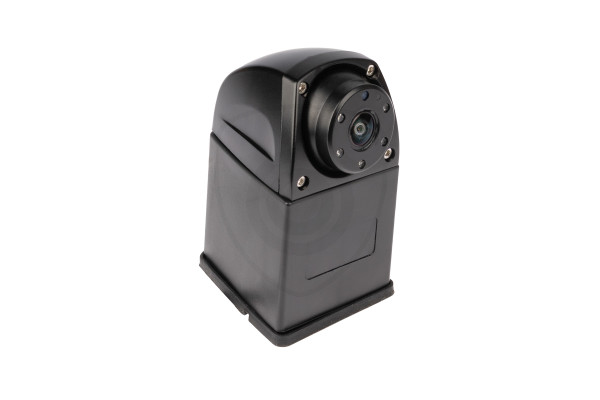

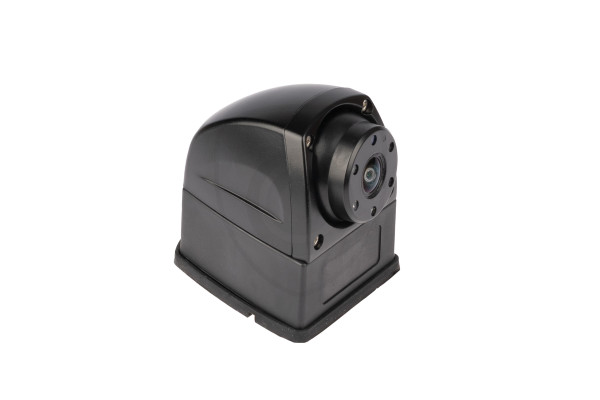

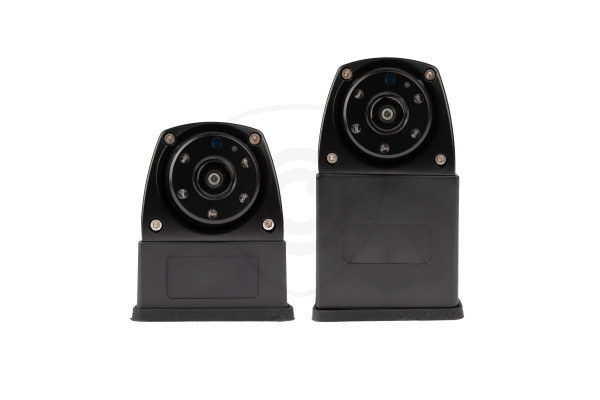

I paketet ingår två monteringsförlängningar med höjderna 25 mm och 50 mm. Kameran kan därför monteras direkt på fordonet eller tillsammans med en av förlängningarna beroende på önskad höjd och monteringsplats. Förlängningarna är praktiska exempelvis när kameran behöver komma över en karosskant eller något annat hinder. Tätningsgummit ökar monteringshöjden med cirka ytterligare 2 mm.
Justerbar position för kameramodulen

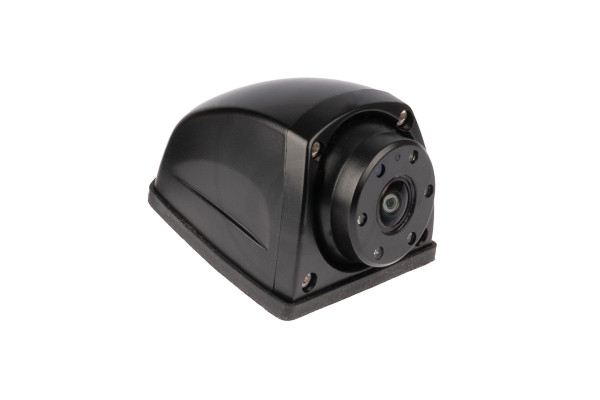

För att ändra kameramodulens position behöver du bara använda den medföljande insexnyckeln för att lossa de fyra skruvarna på kamerans framsida. Modulen kan därefter vridas till önskat läge och fixeras säkert genom att skruvarna dras åt igen. Denna lösning gör det möjligt att anpassa kameran till olika monteringssätt och platser utan att bilden blir felorienterad.
VESTYS VARIO kan även monteras på sidan av fordonet. Kameran kan då övervaka områden som föraren inte kan se direkt eller i backspeglarna. Den lämpar sig exempelvis för övervakning av döda vinkeln, området längs fordonet eller trånga utrymmen där det är nödvändigt att backa eller manövrera. Denna användning är särskilt praktisk för förare av skåpbilar, husbilar, lastbilar och andra större fordon.
Kameran är avsedd för utomhusmontering och har den höga skyddsklassen IP69K. Den är därför lämplig även för delar av fordonet som utsätts för vatten, damm och krävande förhållanden vid normal väg- och arbetsdrift.
Bred 130° bildvinkel och IR-belysning

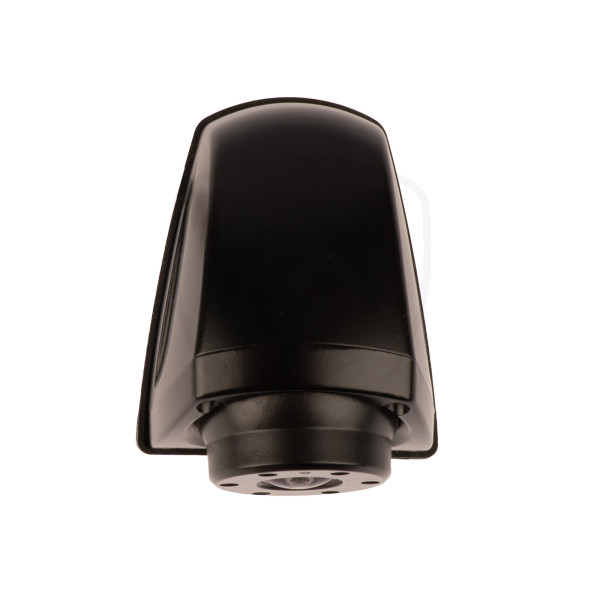

Kameran erbjuder en horisontell bildvinkel på 130°, vilket gör att den kan täcka ett brett område bakom, framför eller vid sidan av fordonet. Den breda bildvinkeln underlättar vid backning, parkering och manövrering och ger föraren bättre överblick över fordonets närmaste omgivning.

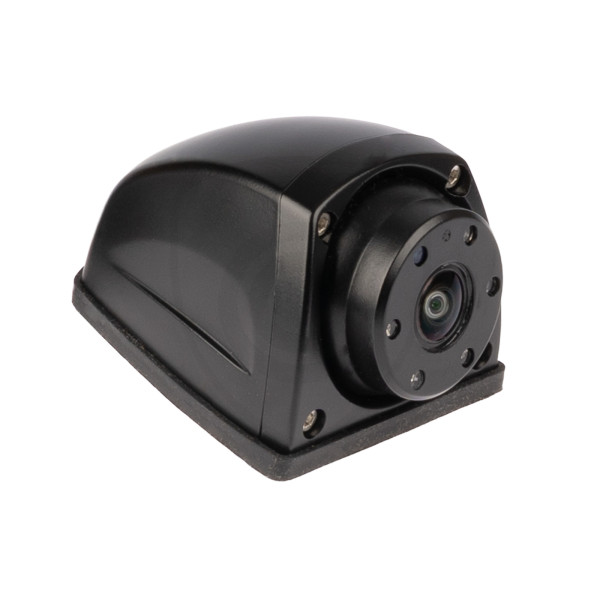

Runt objektivet finns 5 infraröda LED-dioder, som hjälper till vid bildåtergivning i dåliga ljusförhållanden och mörker. Kameran lämpar sig därför även för arbets- och nyttofordon som används nattetid eller i dåligt upplysta områden.
VESTYS VARIO behöver inte enbart användas som back- eller sidokamera. Den kan även användas som frontkamera för övervakning av området framför fordonet. Med hjälp av styrledningen kan bildens orientering ändras beroende på hur kameran används. Ändringen av bildorienteringen via ledningen måste utföras när kameran är frånkopplad från strömförsörjningen. Efter ändringen kan kameran anslutas igen.
Säker anslutning av kameran

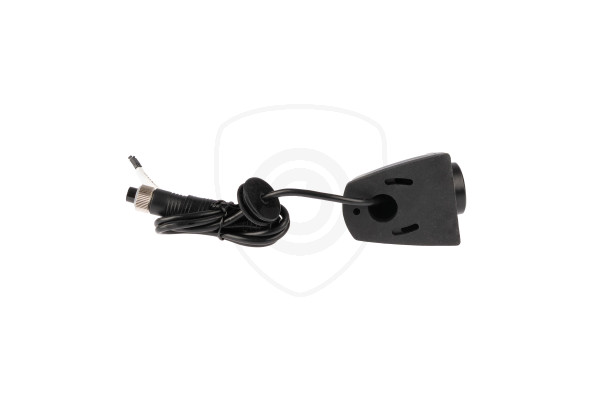

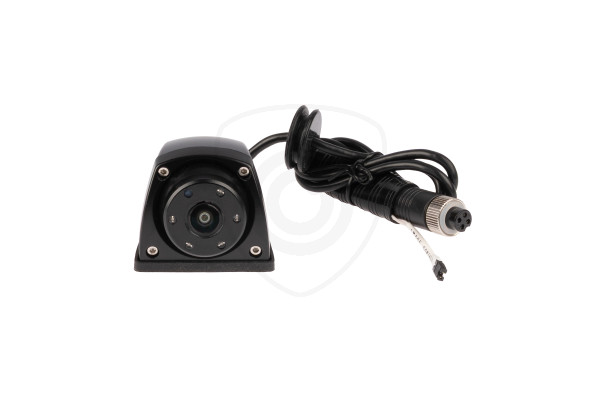

Kamerans utgång går via en skärmad kabel med 4-PIN-kontakt (hona). Kamerakontakten är utrustad med tätning och ansluts till förlängningskabeln genom att skruvas ihop. Om du vill ansluta kameran till en skärm utan 4-PIN-kontakt rekommenderar vi att använda en lämplig adapterkabel från vårt sortiment.
VESTYS VARIO stöder strömförsörjning i intervallet DC 12–24 V. Den är därför lämplig för ett brett utbud av personbilar, nyttofordon, husbilar och lastbilar med kompatibel AHD-skärm eller kamerasystem.
Kamerans funktioner och parametrar:
Kameraupplösning:
Kameran finns i analog högupplöst AHD 1080p-version. En kamera med AHD-upplösning kan endast anslutas till en högupplöst skärm eller en skärm med stöd för AHD-kameror.
Obs: De flesta moderna Android-bilstereoenheter stöder kameror med AHD-upplösning, men om du är osäker bör du kontrollera detta med tillverkaren eller kontakta vår tekniska support.
Optik av hög kvalitet och bred bildvinkel:
Den yttre och inre linsen i backkameran är tillverkad av glas, vilket ger exakt bildåtergivning och motståndskraft mot mekaniska skador. Kameran täcker nästan hela parkeringsområdet med en bildvinkel på upp till 130°.
Vattentålighet:
Kameran har hög vattentålighet enligt standarden IP69K (fullständigt dammskydd och motståndskraft mot högtrycksvatten).
Robust utförande:
Kameran är extra robust och tålig inte bara tack vare metallhöljet, utan även tack vare tillverkningstekniken och moderna material, som kvalitativa tätningar, dubbel ytbehandling och rostfria skruvar med korrosionsskyddande egenskaper, vilket förlänger kamerans livslängd.
Skärmade kablar:
Vi erbjuder skärmade kablar i olika längder till kameran. Eftersom signalöverföringen ofta sker över en relativt lång kabelsträcka är det viktigt att använda skärmade kablar. Kablar av högre kvalitet överför en bra bild till skärmen och minskar störande signaler från omgivningen. Kablar av låg kvalitet kan orsaka dålig videoöverföring, exempelvis flimrande bild eller fullständigt bildbortfall.
Anslutning av kameran
Anslutning, installationsförfarande och illustrativa kopplingsscheman för kameran finns i bruksanvisningen som medföljer kameran.
Bilden visar ett exempel på möjlig placering av kameror på fordonet:
- skärm
- sidokamera eller kamera för övervakning av döda vinkeln
- bakre kamera
- arbetslampa med kamera

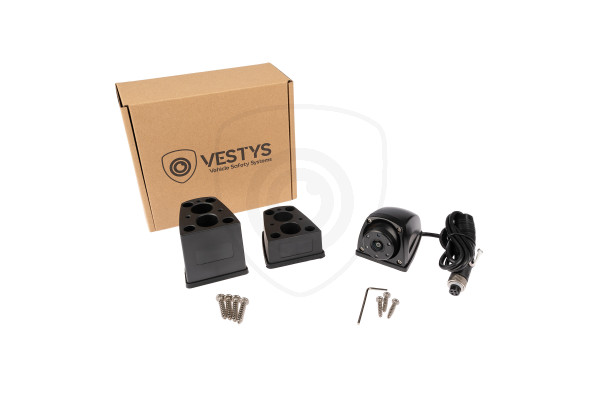

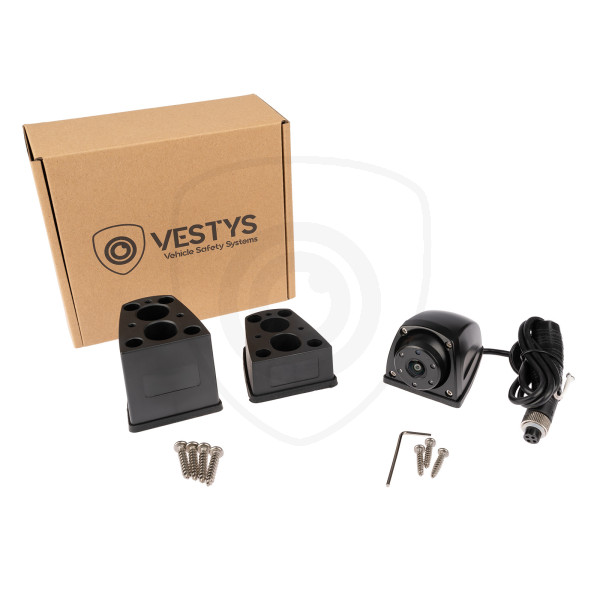

Kamerans förpackningsinnehåll
- VESTYS VARIO AHD-kamera
- 25 mm förlängning + monteringsskruvar
- 50 mm förlängning + monteringsskruvar
- Tätningsbrickor
- Insexnyckel
- Monteringsskruvar för kameran
- Detaljerad bruksanvisning på svenska
FÖRE KÖP:
Om du är osäker på valet av kamera är du välkommen att kontakta vår tekniska support, som gärna hjälper dig med val, lämplig placering eller anslutning av kameran. För snabbare svar kan du skriva till oss på info@vestys.se och beskriva problemet. Skicka gärna även bilder på fordonet. Vi kontaktar dig så snart som möjligt och försöker tillsammans hitta en lämplig lösning.
SÄKERHETSVARNING:
Trots den enkla installationen rekommenderar vi att denna typ av utrustning installeras av en kvalificerad tekniker. På så sätt kan eventuella materiella skador eller personskador förebyggas.
