- Tillgänglighet: I lager
- Modell: CC-023

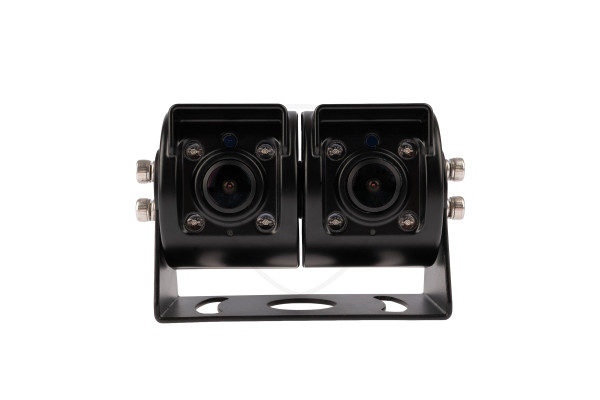

Två vyer från en enda kompakt kamera
Den kompakta dubbla AHD-kameran VESTYS är en praktisk lösning för fordon där du behöver övervaka två olika områden bakom fordonet. I ett litet kamerahus finns två separata kameror, och var och en av dem kan riktas oberoende av den andra.
Tack vare detta behöver du inte montera två separata backkameror på fordonet. En enda kompakt enhet ger två separata vyer och tar endast upp en monteringsplats.
En optik för dragkroken, den andra för släpvagnen
Den största fördelen med den dubbla kameran är möjligheten att rikta varje optik åt olika håll. Den ena kameran kan riktas mer nedåt för att övervaka dragkroken eller området direkt bakom fordonet. Den andra kameran kan riktas längre bakåt och ge överblick över exempelvis släpvagnen, trailern eller området bakom fordonet.
En sådan lösning är särskilt praktisk för husbilar, skåpbilar, lastbilar och fordon som regelbundet använder släpvagn. Vid manövrering behöver du inte välja mellan en detaljerad vy precis bakom fordonet och en bredare vy längre bort – du kan ha tillgång till båda.

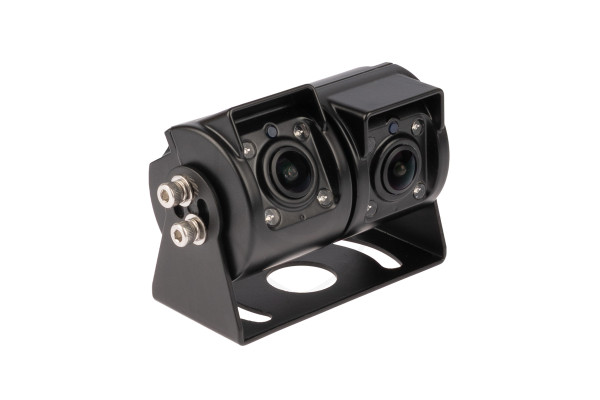

Varje kamera kan justeras separat

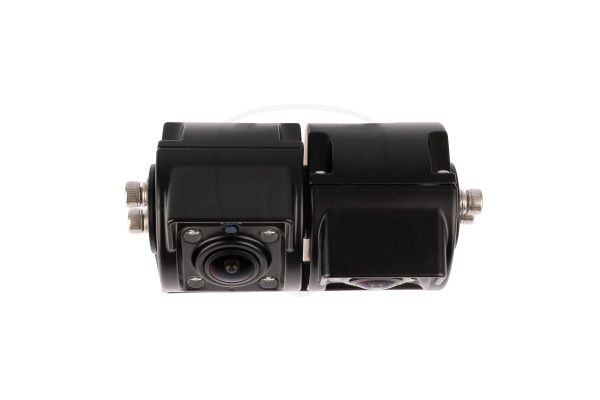

Båda kameramodulerna sitter i ett gemensamt fäste, men deras position kan justeras oberoende av varandra. Skillnaden i riktning mellan de enskilda optikerna kan vara cirka 80°.

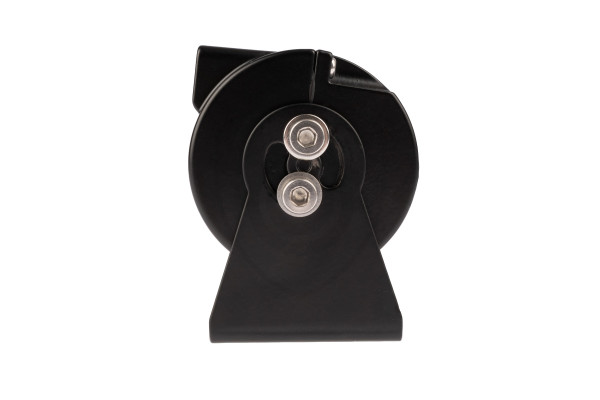

När önskad position har ställts in fixeras de enskilda kameramodulerna med sidomonterade skruvar. På så sätt kan kameran anpassas till den specifika monteringshöjden, fordonets konstruktion och det område som behöver övervakas.
Kompakta mått sparar utrymme

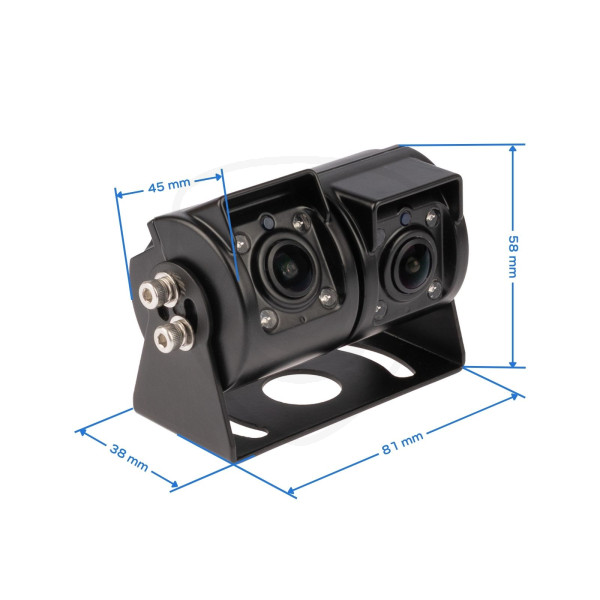

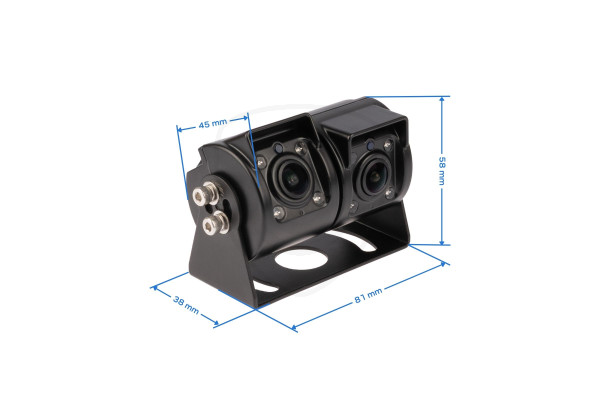

Två separata kameror är integrerade i en mycket kompakt enhet. Enhetens totala bredd är cirka 81 mm och höjden cirka 58 mm. Monteringsbasens djup är cirka 38 mm, medan själva kameramodulen är cirka 45 mm djup.
De små måtten är särskilt fördelaktiga på platser där det inte finns tillräckligt med utrymme för att montera två klassiska kameror bredvid varandra. I stället för dubbel montering, två separata fästen och större platsbehov får du två kameror i en enda kompakt enhet.
AHD-bild för mer exakt manövrering
Båda kamerorna använder AHD-videosignal, vilket ger en högkvalitativ och detaljerad bild som lämpar sig för exakt backning och manövrering. Kameran arbetar i NTSC-videosystem med en bildfrekvens på 25 fps.
För korrekt bildvisning krävs en monitor som är kompatibel med AHD-kameror. Om du vill använda båda optikerna separat måste monitorn ha minst två lämpliga kameraingångar eller stödja anslutning av flera kameror.
Synvinkel upp till 140° för varje optik
Varje kamera ger en synvinkel på cirka 140°. I kombination med den oberoende mekaniska justeringen kan du skapa två olika vyer beroende på vilket område du vill ha kontroll över under körning eller backning.
Den ena optiken kan ge en mer detaljerad vy över närområdet, medan den andra kan täcka ett större område längre bakom fordonet.
IR-belysning vid svagt ljus
Varje kameraoptik är utrustad med 4 IR-LED för belysning. Kamerans ljuskänslighet är cirka 0,01 Lux, vilket hjälper till att behålla en användbar bild även under sämre ljusförhållanden.
Belysningen aktiveras automatiskt när ljusnivån sjunker.
Två separata 4-PIN-utgångar

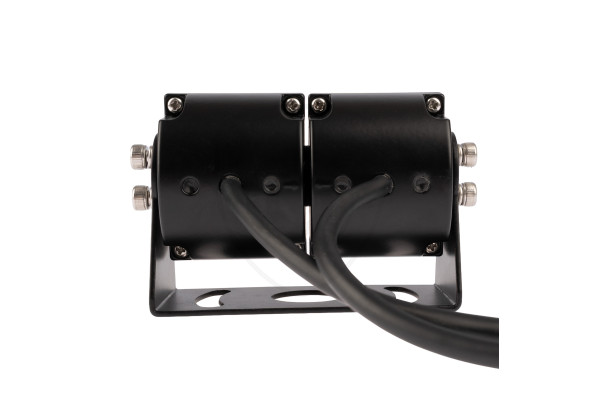

Trots att båda kamerorna sitter i samma hus ger var och en en separat videosignal. Med den medföljande anslutningskabeln får du två separata 4-PIN-kamerakontakter.
Varje optik kan därmed anslutas till en egen kameraingång på monitorn. På en monitor som stöder visning från flera kameror kan båda vyerna visas samtidigt, eller så kan du växla mellan dem beroende på monitorns funktioner.
För korrekt funktion rekommenderar vi att du använder högkvalitativa skärmade förlängningskablar och en monitor som är kompatibel med AHD-kameror. Om du vill ansluta kameran till en monitor med en annan ingång än 4-PIN rekommenderar vi att du använder en lämplig adapterkabel från vårt sortiment.
Strömförsörjning av kameran – 12 V från monitorn
Kameran är avsedd för strömförsörjning med DC 12 V och drivs vid normal anslutning direkt från en kompatibel monitor via 4-PIN-kamerakabeln. Därför behövs ingen separat strömförsörjning till kameran.
Om en monitor eller ett kamerasystem används som inte ger 12 V på kamerautgången, eller om kameran ansluts i ett fordon med en annan spänning, exempelvis 24 V, måste en lämplig DC-DC-omvandlare / 12 V-adapter användas.
Anslut inte kameran direkt till en högre spänning än 12 V. Före montering rekommenderar vi att kontrollera utgångsspänningen från monitorn eller den strömkrets som kameran ska anslutas till.
För husbilar, skåpbilar och fordon med släp
Den kompakta dubbla kameran passar överallt där en enda vy bakom fordonet inte räcker. Den är särskilt användbar för husbilar, fritidsfordon, skåpbilar, lastbilar, arbetsfordon, maskiner samt fordon med släpvagn eller trailer.
Den är också praktisk på fordon där du under körning vill ha kontroll över ett anslutet släp och samtidigt behöver se området direkt bakom fordonets bakre del vid backning.
Kamerans funktioner och parametrar:
Kameraupplösning:
Kameran finns i en analog högupplöst variant (AHD) 1080p. En kamera med AHD-upplösning kan endast anslutas till en högupplöst monitor, dvs. en monitor med stöd för AHD-kameror.
Högkvalitativ optik och vidvinkel:
Den yttre och inre kameralinsen är tillverkad av glas, vilket ger en exakt bildåtergivning och motståndskraft mot mekaniska skador. Kamerorna fångar nästan hela parkeringsområdet med en vinkel på upp till 140°.
Vattentålighet:
Kameran har hög vattentålighet enligt standarden IP69K (fullständigt dammskydd samt motståndskraft mot regn och vattenstänk, även under tryck).
Tålig konstruktion:
Moderna material används i kamerans konstruktion, vilket ger lång livslängd. Kameran är dessutom tålig tack vare härdat glas, högkvalitativ tätning och skruvar i rostfritt stål med korrosionsskyddande egenskaper.
Skärmade kablar:
Till kameran erbjuder vi skärmade kablar i olika längder. Eftersom det handlar om en relativt lång kabelöverföring är det viktigt att använda skärmade kablar. Kablar av högre standard överför en högkvalitativ bild till monitorn och minskar störande signaler från omgivningen. Kablar av låg kvalitet kan orsaka dålig videoöverföring (t.ex. flimmer, helt utebliven bild osv.).
Anslutning av kameran
Anslutning, arbetsgång och illustrativa kopplingsscheman för kameran finns i bruksanvisningen som medföljer kameran.
Bilden visar ett exempel på möjlig placering av kamerorna på fordonet:
- monitor
- sidokamera eller kamera för övervakning av döda vinkeln
- bakre kamera
- arbetsbelysning med kamera
Tekniska parametrar
Typ: kompakt dubbel AHD-kamera
Antal kameror: 2
Justering: varje optik separat
Skillnad i optikernas riktning: cirka 80°
Videosystem: AHD / NTSC
Bildfrekvens: 25 fps
Synvinkel: cirka 120° för varje kamera
Ljuskänslighet: 0,01 Lux
Belysning: 4 IR LED vid varje optik
Strömförsörjning: DC 12 V ±1 V
Anslutning: 2× 4-PIN-kamerautgång
Bredd: cirka 81 mm
Höjd: cirka 58 mm
Monteringsbasens djup: cirka 38 mm
Kameramodulens djup: cirka 45 mm
Färg: svart

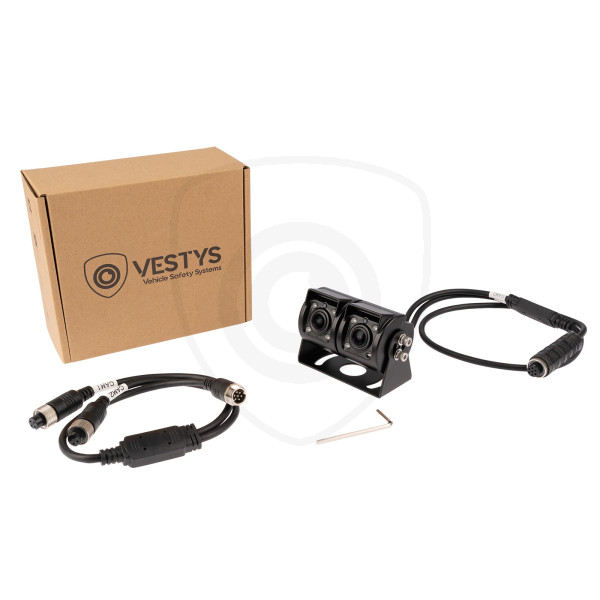

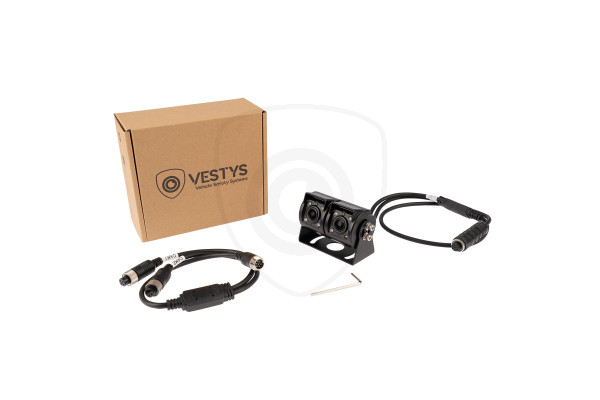

Förpackningens innehåll
- 1x kompakt dubbel AHD-kamera VESTYS
- 1x anslutningskabel med två 4-PIN-utgångar
- 1x insexnyckel för justering och låsning av kamerornas position
- 1x bruksanvisning på svenska
Viktig information före beställning
Kameran använder en AHD-videosignal, därför krävs en monitor med stöd för AHD-kameror. För separat användning av båda vyerna måste monitorn ha minst två kompatibla kameraingångar eller stödja anslutning av flera kameror.
Kameran kräver dessutom en strömförsörjning på 12 V. Med en kompatibel 4-PIN-monitor leds strömförsörjningen normalt direkt genom kamerakabeln. I ett 24 V-system eller med en monitor som har en annan utgångsspänning måste strömförsörjningen anpassas till 12 V på lämpligt sätt.
