- Tillgänglighet: I lager
- Modell: CC-020

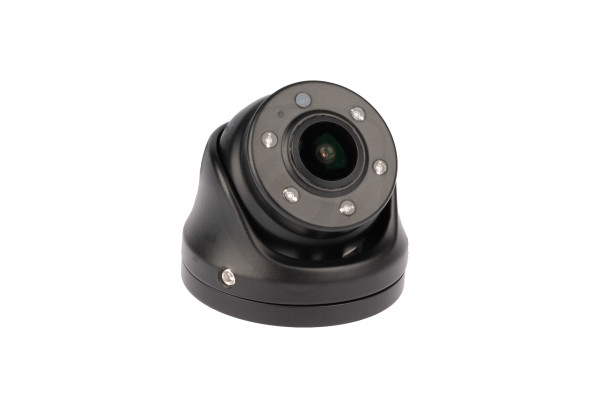

Justerbar universalkamera VESTYS FLEX
VESTYS FLEX är en kompakt universell AHD-kamera som är utformad för maximal flexibilitet vid montering på fordon. Dess största fördel är den kulledsmonterade kameraenheten som kan riktas praktiskt taget i valfri riktning. Tack vare detta kan kameran monteras på olika platser och optiken därefter justeras exakt mot det område som du vill övervaka.
Kameran erbjuder en bred bildvinkel på 140°, AHD-bild, 5 LED-dioder för inspelning vid sämre ljusförhållanden samt möjlighet att välja normal eller spegelvänd bild. Den tåliga konstruktionen med IP69 gör kameran lämplig för användning både inne i fordonet och på dess utsida.
VESTYS FLEX passar som backkamera, frontkamera, sidokamera eller hjälpkamera för transportbilar, lastbilar, bussar, husbilar, arbetsmaskiner och lantbruksmaskiner. Den lämpar sig även för övervakning av interiören när damm- och vattentålighet krävs.
Interiörkameran Vestys Inside är lämplig för:
Den flexibla riktningen gör VESTYS FLEX till en universell lösning för olika kamerasystem i fordon. Beroende på monteringsplats och inställning kan den användas som backkamera, sidokamera, frontkamera eller hjälpkamera för övervakning av ett valt område runt eller inne i fordonet.
- backkamera
- sidokamera för fordon
- frontkamera
- kamera för övervakning av området runt fordonet
- kamera för övervakning av fordonets interiör
- kamera för övervakning av lastutrymmet
- kamera för transportbilar och lastbilar
- kamera för bussar och husbilar
- kamera för arbets- och lantbruksmaskiner
Kompakta mått för diskret montering

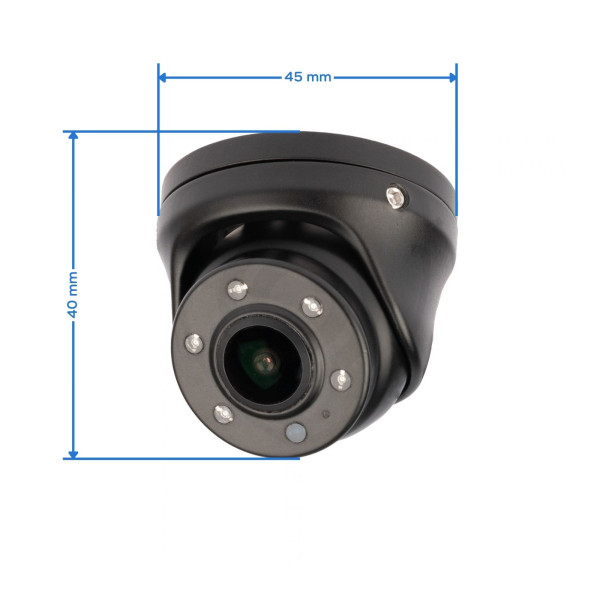

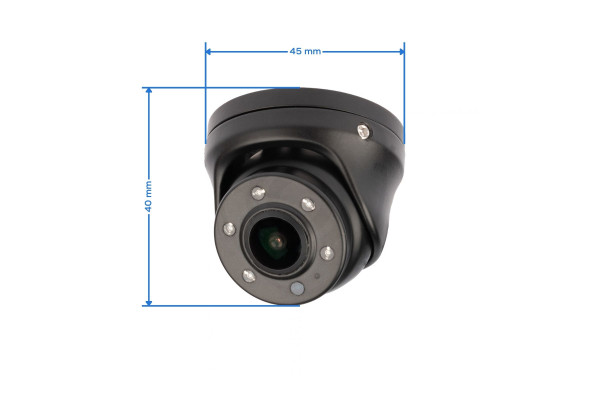

Kameran har ungefärliga mått på endast 45 × 40 mm, vilket gör att den tar liten plats och även passar på monteringsställen där en klassisk större backkamera skulle vara för framträdande.
De kompakta måtten i kombination med den kulledsmonterade kameraenheten gör det möjligt att använda VESTYS FLEX på ett brett urval av fordon och anpassa dess position efter de konkreta monteringsförhållandena.
Kulled för maximalt flexibel riktning

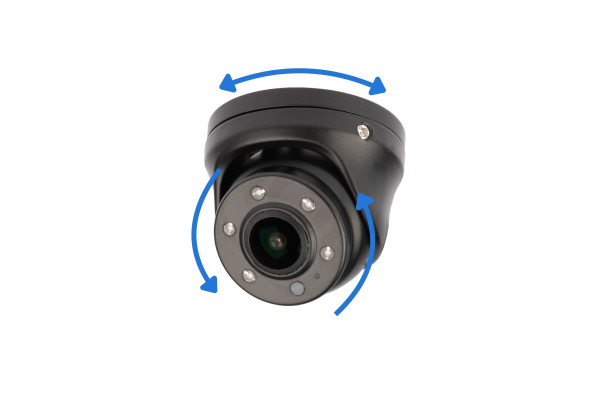

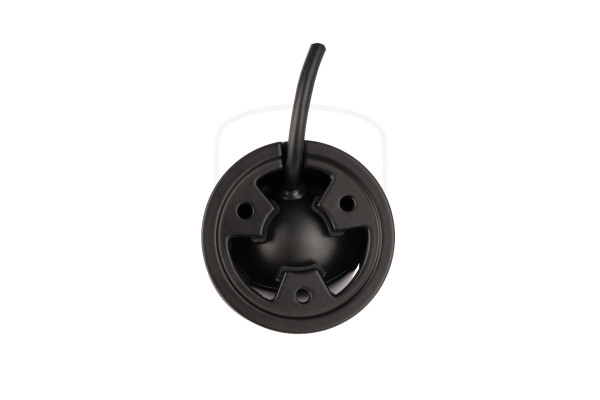

VESTYS FLEX är utformad så att den kan riktas praktiskt taget i valfri riktning. Kameran består av en monteringsbas och ett kamerahus med en kulledsmonterad kameraenhet.
Först fästs basen ordentligt på vald plats på fordonet med hjälp av de tre medföljande monteringsskruvarna. Därefter fästs kamerahuset i basen med tre skruvar.

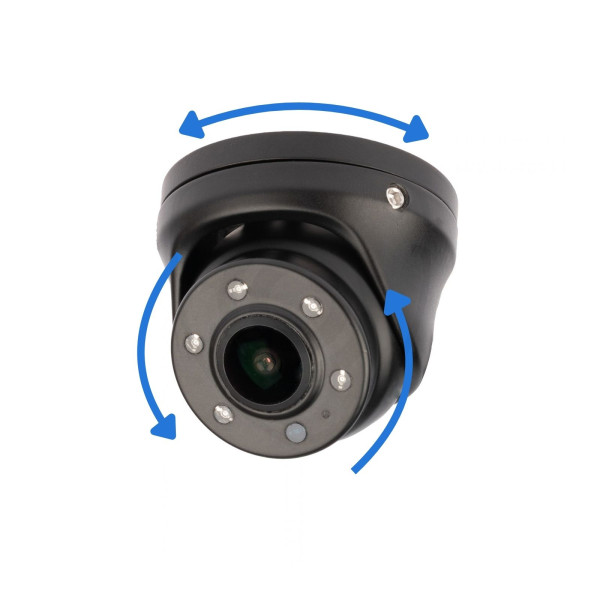

Själva kameraenheten har en kulform och är rörligt monterad i kamerahuset. Tack vare detta kan den lutas och vridas praktiskt taget till valfri position – inklusive med objektivet ”upp och ner”. Kameran kan därför enkelt anpassas efter monteringsplats och orientering utan att vara begränsad till en enda fast position.
När objektivet har riktats mot önskat område låses dess position med en liten skruv på baksidan av kamerahuset. Kameran förblir därefter stadigt inställd och visar exakt det område som den riktades mot vid monteringen.
Denna lösning utökar användningsmöjligheterna för VESTYS FLEX avsevärt. Kameran kan vid behov monteras på en horisontell, vertikal eller annan lämplig yta och därefter riktas korrekt.
Bred bildvinkel på 140°
Kameraobjektivet ger en bildvinkel på 140°, vilket gör att kameran kan fånga ett brett område framför objektivet. Föraren får därmed en god överblick över det område som kameran är riktad mot.
Den breda bildvinkeln är praktisk vid användning som backkamera, för övervakning av fordonets sida, området framför fordonet eller vid övervakning av omgivningen eller interiören i arbets- och nyttofordon.
Högkvalitativ AHD-bild
VESTYS FLEX använder en AHD-videosignal och ger en upplösning på 1080P HD vid 25 fps. Den höga bildkvaliteten gör det lättare att känna igen hinder och detaljer i området som kameran övervakar.
Observera: En AHD-kamera måste anslutas till en bildskärm eller visningsenhet med stöd för AHD-signal. En bildskärm utan AHD-stöd kanske inte visar kamerabilden korrekt.

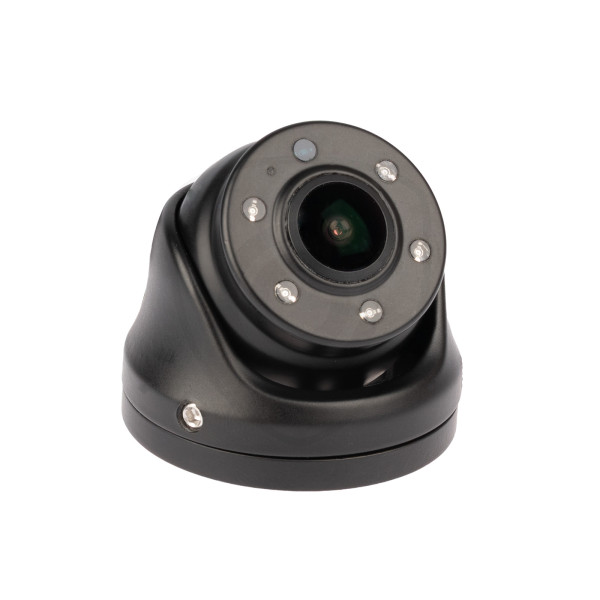

5 LED för bättre sikt i mörker

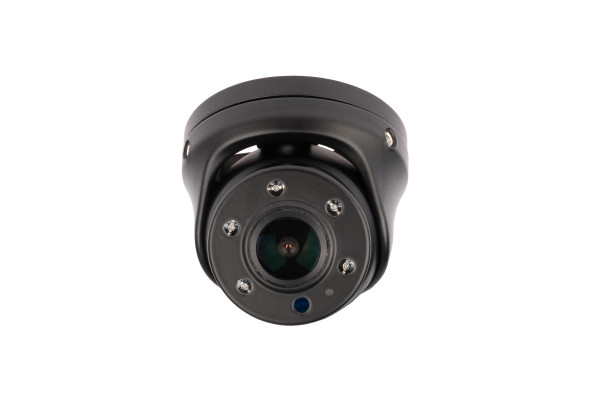

Runt objektivet finns 5 LED-dioder som hjälper kameran vid inspelning i mörker och under sämre ljusförhållanden.
Kameran har en ljuskänslighet på 0,01 Lux, vilket gör den lämplig för användning både dagtid och vid dåliga ljusförhållanden.
Pålitlig anslutning

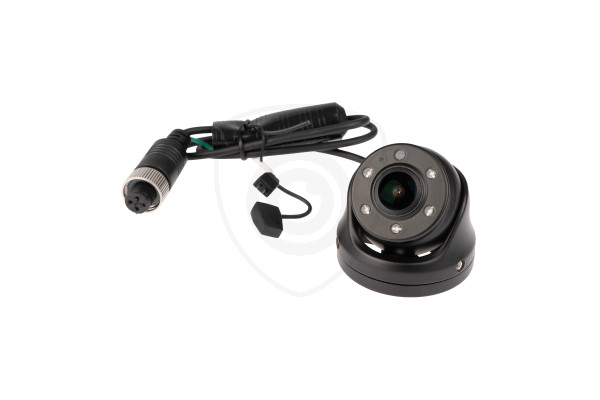

Från kameran går en skärmad kabel med 4-polig kontakt. Efter anslutning till förlängningskabeln skruvas kontakten fast och tack vare tätningen blir anslutningen vattentät. I vårt sortiment finns 4-poliga förlängningskablar i längderna 5 m, 10 m, 15 m, 20 m och 25 m. Om du vill ansluta kameran till en bildskärm som har en annan kontakt än 4-polig rekommenderar vi att du använder en lämplig adapterkabel från vårt sortiment.
Kameran är avsedd för 12 V DC ±1 V strömförsörjning direkt från bildskärmen. Före anslutning är det därför nödvändigt att kontrollera matningsspänningen och kompatibiliteten hos den bildskärm eller det kamerasystem som används.
Om en bildskärm eller ett kamerasystem används som inte ger 12 V på kamerautgången, eller om kameran ansluts i ett fordon med en annan spänning, till exempel 24 V, måste en lämplig DC-DC-omvandlare / 12 V-adapter användas.
Anslut inte kameran direkt till en spänning som är högre än 12 V. Före monteringen rekommenderar vi att kontrollera utgångsspänningen från bildskärmen eller den strömkrets som kameran ska anslutas till.
Normal eller spegelvänd bild
På kamerans kabeldragning finns en styrledning som gör det möjligt att välja normal eller spegelvänd bildvisning. På så sätt kan visningen anpassas efter vilket syfte och på vilken plats på fordonet kameran används.
Spegelvänd bild är särskilt lämplig när kameran används som backkamera, eftersom visningen liknar bilden i en backspegel. Vid användning framtill eller för andra övervakningsändamål kan normal bildvisning väljas.
Tålighet för utvändig montering
VESTYS FLEX är även anpassad för montering på fordonets utsida. Kameran har skyddsklass IP69 och är konstruerad för att tåla vatten, damm och vanlig smuts som den utsätts för under fordonets användning.
Tack vare den robusta konstruktionen kan den användas på personbilar och nyttofordon, lastbilar, bussar, husbilar samt arbets- och lantbruksmaskiner.
Kamerans funktioner och parametrar:
Kameraupplösning:
Kameran finns i en variant med analog hög upplösning (AHD) 1080p. En kamera med AHD-upplösning kan endast anslutas till en högupplöst bildskärm, det vill säga en bildskärm med stöd för AHD-kameror.
Högkvalitativ optik och bred bildvinkel:
Backkamerans yttre och inre lins är tillverkad av glas, vilket ger exakt bildåtergivning och motståndskraft mot mekaniska skador. Kameran fångar nästan hela parkeringsområdet inom en vinkel på upp till 140°.
Vattentålighet:
Kameran har hög vattentålighet enligt standarden IP69 (fullständigt dammskydd samt motståndskraft mot regn och sprutande eller trycksatt vatten).
Robust konstruktion:
Moderna material används i kamerans konstruktion, vilket ger den lång livslängd. Kameran är dessutom tålig tack vare härdat glas, kvalitativa tätningar och rostfria skruvar med korrosionsbeständiga egenskaper.
Skärmade kablar:
Till kameran erbjuder vi skärmade kablar i olika längder. Eftersom det handlar om en relativt lång kabelöverföring är det viktigt att använda skärmade kablar. Kablar av högre standard överför en bild av hög kvalitet till bildskärmen och minskar störande signaler från omgivningen. Kablar av låg kvalitet kan orsaka dålig videoöverföring (t.ex. flimmer, helt utebliven bild osv.).
Anslutning av kameran
Information om anslutning, tillvägagångssätt och illustrativa kopplingsscheman för kameran finns i bruksanvisningen som medföljer kameran./p>
Bilden visar ett förslag på möjlig placering av kameror på fordonet:
- bildskärm
- sidokamera eller kamera för övervakning av döda vinkeln
- bakre kamera
- arbetsbelysning med kamera

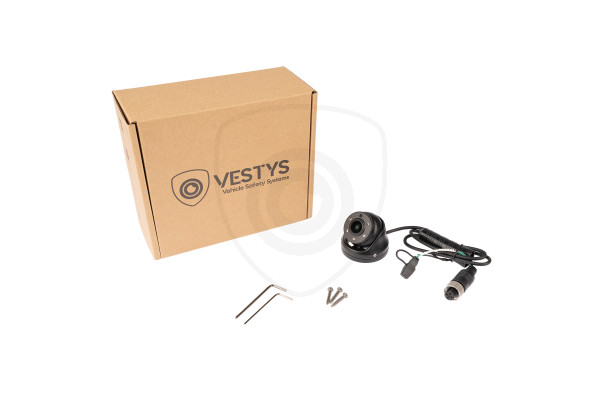

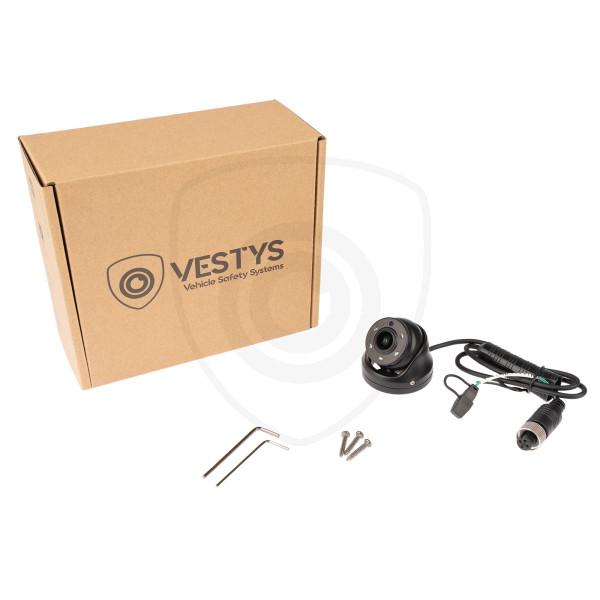

Innehåll i kamerans förpackning
- vridbar kamera VESTYS FLEX
- monteringsbas
- 3× monteringsskruv för fastsättning av basen
- 2× insexnyckel
FÖRE KÖP:
Om du är osäker på vilken kamera du ska välja är du välkommen att kontakta vår tekniska support, som gärna hjälper dig med valet samt med lämplig placering eller anslutning av kameran. För snabbare svar, skriv till oss på info@vestys.se och beskriv det konkreta problemet. Skicka gärna även bilder på fordonet. Vi kontaktar dig så snart som möjligt och försöker tillsammans hitta en lämplig lösning.
SÄKERHETSVARNING:
Trots den enkla installationen rekommenderar vi att denna typ av utrustning installeras av en kvalificerad tekniker. På så sätt kan eventuella materiella skador eller personskador undvikas.
