- Tillgänglighet: I lager
- Modell: SC-111
Tillgängliga alternativ
WiFi-kit - trådlös sändare och mottagare
- Trådlös anslutning mellan kamera och monitor utan behov av förlängningskabel
- Det är alltså inte nödvändigt att dra kablar genom hela fordonet
- Enkel installation – sändaren ansluts till kameran och mottagaren kopplas till monitorns videoingång
- Omedelbar kommunikation mellan sändare och mottagare
- Högkvalitativ bild utan störningar med en räckvidd på 10 m
- Detaljerad installationsmanual ingår i förpackningen
Kameran är lämplig för följande Mercedes-Benz-modeller:
- M-Klass ML (W164) - (2006 - 2011)
- GL (X164) - (2006 - 2012)
- även andra modeller med samma mått

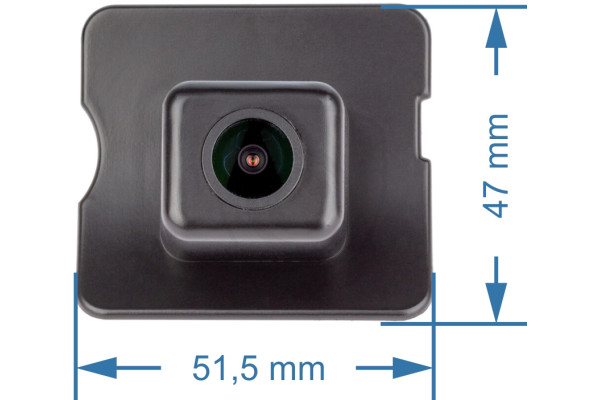

Rekommendation: Mät innan köp måtten på platsen ovanför registreringsskylten där kameran ska monteras och jämför dem med den valda modellen.

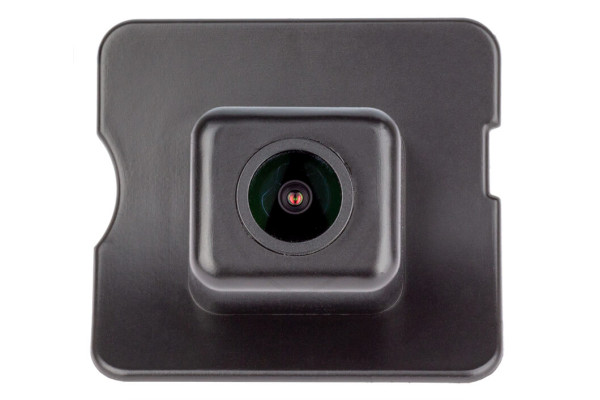

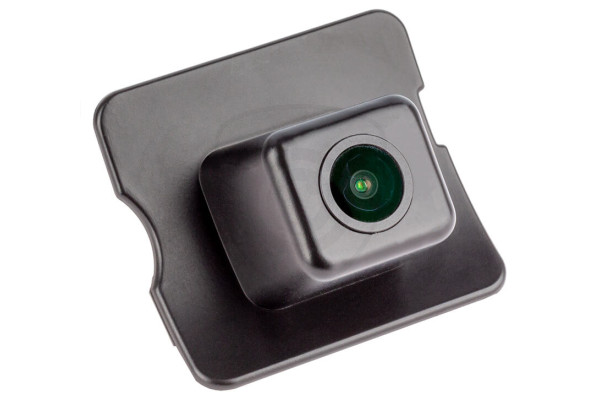

Backkamera för Mercedes-Benz ML (W164) och GL (X164)
Backkameran för Mercedes-Benz ML (W164) och GL (X164) passar exakt på platsen för registreringsskyltens belysning. Installationen är enkel och sker utan mekanisk åverkan på fordonets kaross.
Du monterar backkameran och ansluter den enligt den detaljerade men enkla manualen som finns i förpackningen till monitorn. Kameran har en fyrpolig minianslutning med en diameter på endast 6 mm, vilket gör att den enkelt kan dras genom karossen. När backväxeln läggs i aktiveras kameran och monitorn automatiskt och du kan parkera säkert.
Kamerans grundutrustning inkluderar statiska avståndslinjer. De hjälper dig att bättre bedöma avståndet till objektet bakom fordonet vid parkering. För ännu högre komfort erbjuder vi även en kamera med dynamiska hjälplinjer. Om du vill ansluta kameran till en fabriksmonterad (original) radio/display, vänligen kontakta vår tekniska support för att kontrollera kompatibiliteten.
Kameran är kompatibel med alla typer av monitorer med analog RCA-videoingång samt med monitorer från vårt sortiment.
Backkamerans viktigaste funktioner och parametrar:
Högkvalitativ optik och vidvinkelbild:
Kameran är utrustad med en CMOS-sensor med upplösning upp till 648x488p och fångar även de minsta detaljerna i omgivningen, vilket ökar säkerheten vid backning. Den yttre och inre linsen är tillverkad av glas, vilket garanterar noggrann bildåtergivning och motståndskraft mot mekaniska skador. Kameran har en vidvinkel på upp till 170°, vilket gör att du kan se nästan hela parkeringsplatsen.
Nattläge:
Tack vare kombinationen av en kraftfull sensor, högkvalitativ optik och modern teknik kan kameran visa en bild även vid mycket dåliga ljusförhållanden (från 0,1 Lux).
Vattentålighet:
Backkameran har den högsta vattentäthetsklassen IP68.
Fyrpolig MINI-kontakt:
Från kameran kommer en fyrpolig MINI-kontakt med en diameter på endast 6 mm, som enkelt kan dras genom karossen. Detta förenklar installationen avsevärt. Använd den medföljande adaptern med RCA-kontakt för att ansluta kameran till monitorn.
Installation utan borrning:

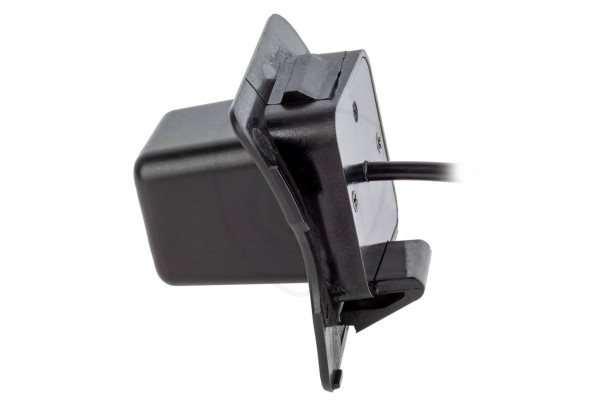

Kameran passar exakt på den ursprungliga platsen för kameran ovanför registreringsskylten, vilket innebär att du inte behöver göra några mekaniska ingrepp i fordonets kaross vid installationen.
Skärmade kablar
Kablar av låg kvalitet kan orsaka felaktig signalöverföring från kameran till monitorn (t.ex. flimmer, linjer, brus osv.). I leveransen av denna backkamera ingår högkvalitativa skärmade kablar, avsedda för lång signalöverföring. Dessa kablar med högre standard eliminerar störningar från omgivningen och säkerställer en hög bildkvalitet.
Dynamiska hjälplinjer
Parkering har aldrig varit enklare. Denna extra funktion underlättar parkeringen avsevärt tack vare den inbyggda TPS-gravitationssensorn i kameran. När fordonet rör sig vrids linjerna åt sidan beroende på fordonets körriktning. På så sätt kan du i förväg se vart bilen kommer att röra sig när du backar.
Anslutning av backkameran
Anslutning, arbetsgång och tydliga kopplingsscheman för backkameran finns i manualen som medföljer backkameran.
1 – Monitor: RCA, Android / WinCE, Original
2 – Backljus
3 – Backkamera

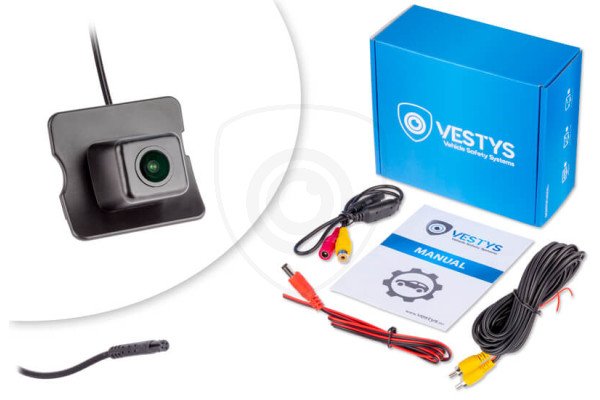

Förpackningens innehåll
- 1x Backkamera för Mercedes-Benz ML (W164) och GL (X164)
- 1x Y-adapter fyrpolig till RCA
- 1x Videokabel (6 m)
- 1x Strömkabel (1 m)
- 1x Manual på svenska
Installation av backkamera i originaluttaget
| Bildsensor | SD CMOS 1/3" PC4089 / AHD CMOS 1/3" PC8536 |
| Strömförsörjning | DC12V - LED-belysning |
| Effektiva pixlar | SD – 648x488p eller AHD - 1280×720p (1 miljon pixlar) |
| Elektronisk slutare | 1/50 - 1/10 000/s |
| Sikt vid: | 0,1 Lux |
| Synvinkel | 170°x140° |
| TV-system | NTSC / AHD |
| Videoutgång | RCA-kontakt - 1.0vp-p, 75 Ohm |
| Vattentäthet IP | IP68 |
| Vitbalans | automatisk |
| AGC | automatisk |
| BLC | automatisk |
| Drifttemperatur | från -20°C till 70°C (max 95 % luftfuktighet) |
| Avståndslinjer | Ja - färgkodade statiska hjälplinjer (de statiska linjerna kan stängas av genom att klippa den gröna kabeln) / Dynamiska körlinjer – om de erbjuds som tillval |
| Objektiv | 1,8 mm |
| Videokabelns längd | 6 meter |
| Mått | finns i produktbeskrivningen |
| Förpackningens mått | 135x90x55 mm |
