- Tillgänglighet: I lager
- Modell: SC-104-V
Tillgängliga alternativ
- Standard SD-upplösning - Kameran med SD-upplösning 648x488p kan anslutas till alla monitorer i vårt sortiment med standard- eller hög upplösning samt till Android-radioenheter eller andra skärmar med stöd för backkameraanslutning.
- Hög AHD-upplösning - Kameror med hög AHD-upplösning 1280x720p resp. 1920x1080p (se produktbeskrivningen) erbjuder utmärkta bildegenskaper tack vare den senaste sensortekniken, men de kan endast anslutas till monitorer med hög upplösning eller monitorer med stöd för AHD-kameror, som också finns i vårt sortiment. Vissa moderna Android-enheter och bilradioapparater har redan stöd för AHD-kameror.
Observera: Monitorer utan stöd för AHD-kameror kan inte läsa AHD-signalen, så kontrollera före köp att du har en sådan monitor eller kontakta vår tekniska support: info@vestys.se.
WiFi-kit - trådlös sändare och mottagare
- Trådlös anslutning mellan kamera och monitor utan behov av förlängningskabel
- Det är alltså inte nödvändigt att dra kablar genom hela fordonet
- Enkel installation – sändaren ansluts till kameran och mottagaren kopplas till monitorns videoingång
- Omedelbar kommunikation mellan sändare och mottagare
- Högkvalitativ bild utan störningar med en räckvidd på 10 m
- Detaljerad installationsmanual ingår i förpackningen

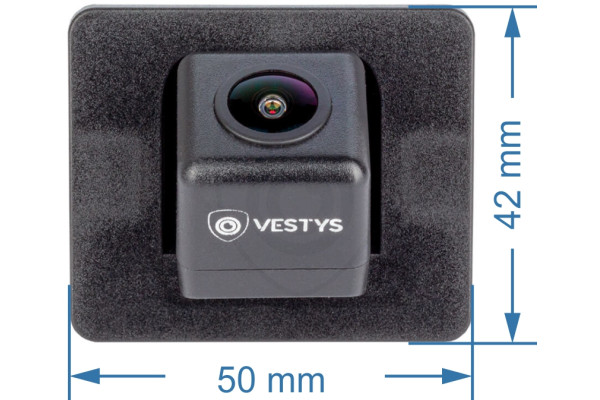

Kameran passar följande Mazda-modeller:
- Mazda3 Sedan (2013 - 2018)
- även andra modeller med samma mått
Rekommendation: Mät innan köp måtten på platsen ovanför registreringsskylten där kameran ska monteras och jämför dem med den valda modellen.

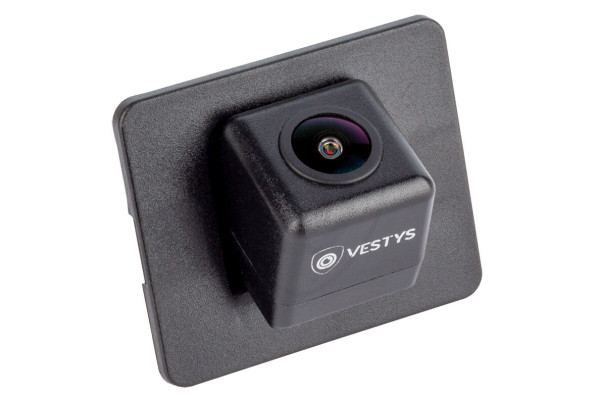

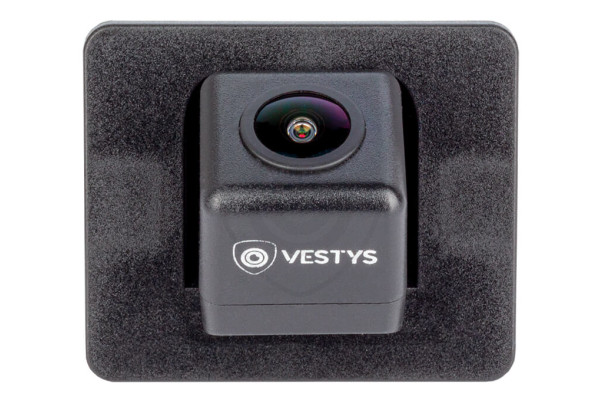

Backkamera för Mazda 3 Sedan
Backkameran för Mazda 3 Sedan passar exakt på platsen för registreringsskyltens belysning. Monteringen är enkel och sker utan mekaniska ingrepp i fordonets kaross.
Du monterar backkameran och ansluter den till monitorn enligt den detaljerade men enkla manualen som medföljer paketet. Kameran har en fyrpolig mini-kontakt med en diameter på endast 6 mm, vilket gör att den enkelt kan dras genom karossen. När backväxeln läggs i aktiveras kameran och monitorn automatiskt och du kan parkera säkert.
Kamerans grundutrustning inkluderar statiska avståndslinjer. De hjälper dig att bättre bedöma avståndet till objektet bakom bilen vid parkering. För ännu högre komfort finns kameran även med dynamiska hjälplinjer och extra LED-belysning. Vi erbjuder kameran i standardupplösning SD (488p) eller högupplöst AHD (720p). Nedan kan du läsa mer om dessa tillval. För att ansluta kameran till bilens fabriksmonterade (originala) radio/display krävs en lämplig adapter från vårt sortiment.
Kameran är kompatibel med alla typer av monitorer med analog RCA-videoingång samt med monitorer från vårt sortiment.
Backkamerans viktigaste funktioner och parametrar:
Kamerans upplösning:
Kameran erbjuds i två versioner. Standardupplösning (SD) 488p eller hög analog upplösning (AHD) 720p. Du kan utan problem ansluta en kamera med SD-upplösning till en monitor med standard- eller hög upplösning, men en AHD-kamera kan endast anslutas till en monitor med hög upplösning eller stöd för AHD-kameror.
Obs: De flesta moderna Android-radios stöder kameror med AHD-upplösning, men om du är osäker rekommenderar vi att du väljer en kamera med SD-upplösning eller kontaktar vår tekniska support.
Högkvalitativ optik och vidvinkeltäckning:
Den yttre och inre linsen i backkameran är tillverkad av glas, vilket säkerställer exakt bildåtergivning och motståndskraft mot mekaniska skador. Kameran täcker nästan hela parkeringsområdet med en betraktningsvinkel på upp till 170°.
Nattläge:
Tack vare kombinationen av en kraftfull sensor, högkvalitativ optik och modern teknik kan kameran visa en bild även vid mycket dåliga ljusförhållanden (från 0,1 Lux).
Vattentålighet:
Backkameran har högsta vattentäthetsklass IP68.
Fyrpolig MINI-kontakt:
Från kameran kommer en fyrpolig MINI-kontakt med en diameter på endast 6 mm, som enkelt kan dras genom karossen. Detta förenklar installationen avsevärt. Använd den medföljande adaptern med RCA-kontakt för att ansluta kameran till monitorn.
Montering utan borrning:

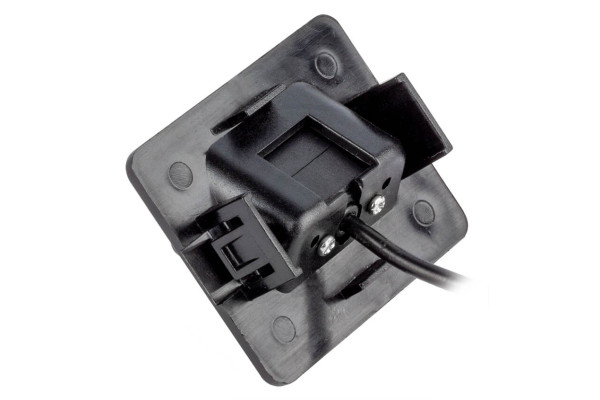

Kameran passar exakt på den ursprungliga platsen för kameran ovanför registreringsskylten, så du behöver inte göra några mekaniska ingrepp i bilens kaross vid installationen.
Skärmade kablar
Kablar av låg kvalitet kan orsaka felaktig signalöverföring från kameran till monitorn (t.ex. flimmer, linjer, brus osv.). Denna backkamera levereras med högkvalitativa skärmade kablar som är konstruerade för lång signalöverföring. Dessa kablar eliminerar störningar från omgivningen och säkerställer en hög bildkvalitet.
Dynamiska hjälplinjer
Parkering har aldrig varit enklare. Denna extra funktion underlättar parkeringen tack vare den inbyggda TPS-gravitationssensorn i kameran. När fordonet rör sig vrids linjerna åt sidan beroende på bilens körriktning. På så sätt kan du i förväg se vart bilen kommer att röra sig vid backning.
Extra LED-belysning
Backkameran är redan utrustad med nattläge i form av en kraftfull sensor och högkvalitativ optik. Standardnattläget kan förstärkas med extra LED-belysning runt optiken. Detta hjälper till att lysa upp vägen vid backning. Om du vill öka komforten ytterligare vid backning under begränsade siktförhållanden rekommenderar vi extra IR-LED-belysning (infraröd). Infraröd belysning är osynlig för ögat men tack vare det speciella spektrumet och optiken förbättras bilden på monitorn även i totalt mörker.
Anslutning av backkameran
Anslutning, instruktioner och tydliga kopplingsscheman för backkameran finns i manualen som medföljer backkameran.
1 – Monitor: RCA, Android / WinCE, Original
2 – Backljus
3 – Backkamera

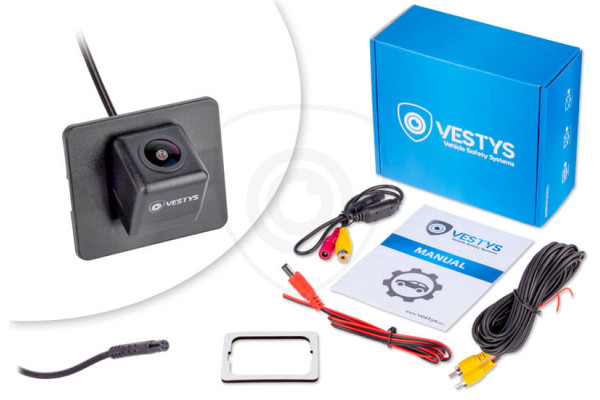

Kamerans förpackningsinnehåll
- 1x Backkamera för Mazda 3 Sedan
- 1x Y-adapter fyrpolig till RCA
- 1x Videokabel (6 m)
- 1x Strömkabel (1 m)
- 1x Manual på svenska
Installation av backkamera i originaluttaget
| Bildsensor | SD CMOS 1/3" PC4089 / AHD CMOS 1/3" PC8536 |
| Strömförsörjning | DC12V - LED-belysning |
| Effektiva pixlar | SD – 648x488p eller AHD - 1280×720p (1 miljon pixlar) |
| Elektronisk slutare | 1/50 - 1/10 000/s |
| Sikt vid: | 0,1 Lux |
| Synvinkel | 170°x140° |
| TV-system | NTSC / AHD |
| Videoutgång | RCA-kontakt - 1.0vp-p, 75 Ohm |
| Vattentäthet IP | IP68 |
| Vitbalans | automatisk |
| AGC | automatisk |
| BLC | automatisk |
| Drifttemperatur | från -20°C till 70°C (max 95 % luftfuktighet) |
| Avståndslinjer | Ja - färgkodade statiska hjälplinjer (de statiska linjerna kan stängas av genom att klippa den gröna kabeln) / Dynamiska körlinjer – om de erbjuds som tillval |
| Objektiv | 1,8 mm |
| Videokabelns längd | 6 meter |
| Mått | finns i produktbeskrivningen |
| Förpackningens mått | 135x90x55 mm |
